Cùm xoay giàn giáo BS1139 là phụ kiện liên kết hai ống tuýp tại vị trí cần điều chỉnh góc, thường gặp ở thanh giằng chéo và các đoạn chống xiên. Trước khi mua, hãy đối chiếu đường kính ngoài của ống, cấu tạo bộ siết, yêu cầu hồ sơ kỹ thuật và số lượng theo bản vẽ lắp dựng. Thiên Lộc tư vấn lựa chọn đúng mẫu cho đơn hàng cụ thể.
Cùm xoay dùng ở vị trí nào trong hệ ống tuýp?
Hai nửa kẹp ống của cùm được nối qua khớp xoay. Người lắp dựng đặt góc giữa hai thanh ống theo phương án thi công rồi siết chặt từng bên. Kiểu liên kết này thường được chọn cho giằng chéo, chống xiên hoặc vị trí mà hai ống không giao nhau ở góc vuông. Với nút 90° cố định, xem cùm tĩnh giàn giáo BS1139 để chọn loại phù hợp.
Cấu tạo của khóa xoay ống tuýp

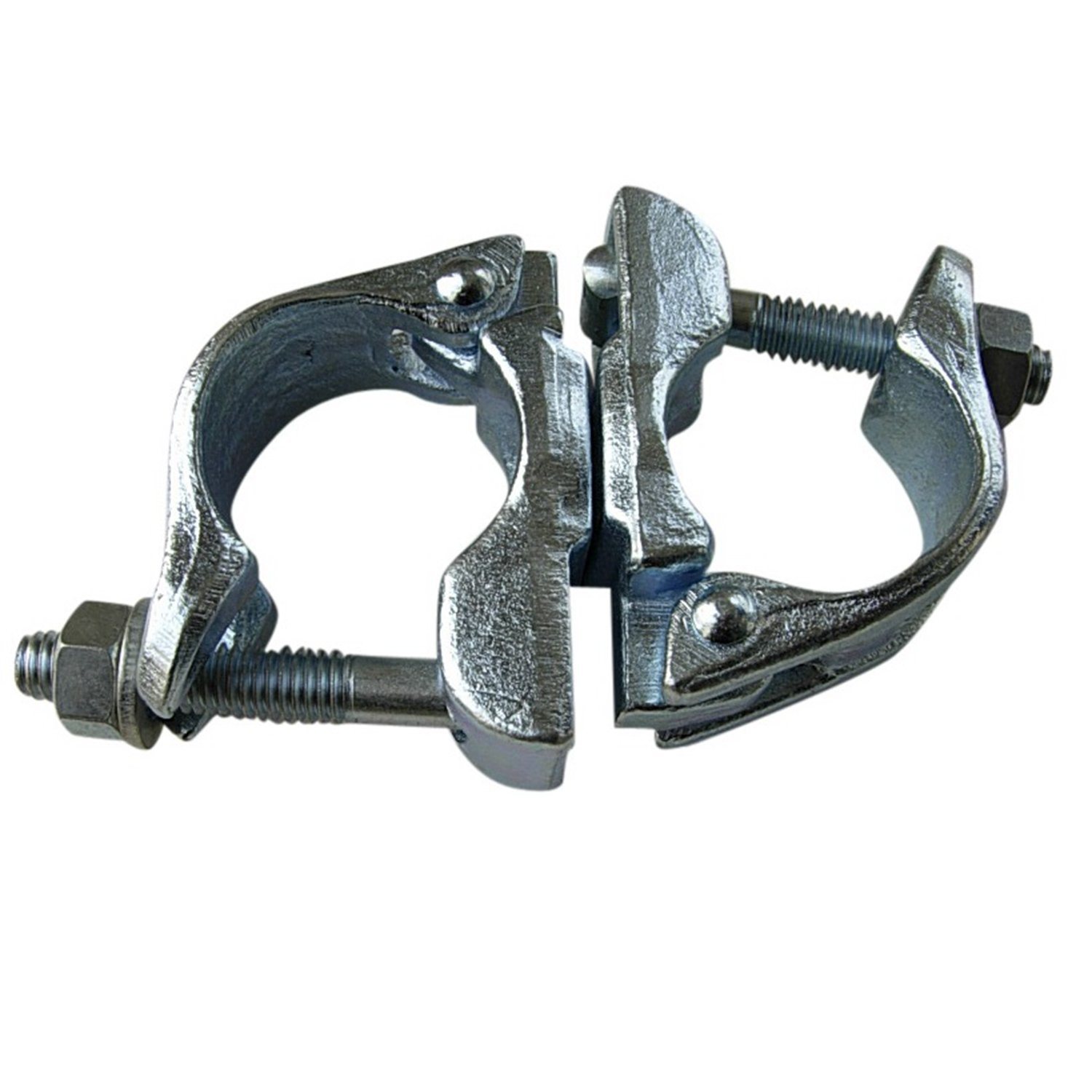

Một bộ cùm xoay thông thường có hai phần ôm ống, bản lề hoặc cơ cấu mở kẹp, trục xoay ở giữa cùng bu lông và đai ốc để siết. Khi kiểm tra mẫu, cần xem bề mặt tiếp xúc với ống, tình trạng ren, độ nguyên vẹn của thân và khả năng chuyển động của khớp xoay. Không suy ra khả năng chịu lực chỉ từ vẻ ngoài hoặc khối lượng của một chiếc cùm.
Cùm xoay giàn giáo BS1139 cần được chọn đồng bộ với ống và hồ sơ thiết kế. Nếu ống ngoài công trường có kích thước khác mẫu thường dùng, hãy gửi ảnh, số đo hoặc mẫu ống để đối chiếu trước khi chốt đơn.
Thông số cùm xoay giàn giáo BS1139 cần xác nhận
| Hạng mục | Thông tin tham khảo | Xác nhận khi đặt hàng |
|---|---|---|
| Kiểu liên kết | Hai kẹp ống nối qua khớp xoay | Vị trí và góc lắp theo bản vẽ |
| Đường kính ống | Quy cách phổ biến: Ø48,3 × Ø48,3 mm | Đường kính ngoài thực tế, dung sai và mẫu cùm |
| Thân và bề mặt | Vật liệu thép; cách chế tạo và lớp phủ tùy mẫu | Thông số, ảnh thực tế của lô được chào |
| Bộ siết | Bu lông, đai ốc và khớp xoay | Tình trạng ren, hướng dẫn lắp và lực siết của nhà sản xuất |
| Hồ sơ | Theo yêu cầu của công trình | Tiêu chuẩn áp dụng, cấp cùm, chứng từ và kết quả thử nghiệm nếu cần |
Bảng này phục vụ trao đổi quy cách, không thay thế tài liệu kỹ thuật hay chứng nhận của sản phẩm giao thực tế.
“BS1139” có phải chứng nhận cho mọi cùm xoay?
Không. “BS1139” là cách gọi thương mại phổ biến trong nhóm giàn giáo ống tuýp; tên gọi hoặc dấu dập trên thân không tự chứng minh một lô hàng đạt chuẩn. Theo phạm vi công bố của BSI về BS EN 74-1, tiêu chuẩn này đề cập cùm xoay, cùm góc vuông và các loại cùm ống làm việc bằng ma sát, gồm yêu cầu về vật liệu, thiết kế và thử nghiệm. Nếu dự án ghi rõ tiêu chuẩn hoặc cấp chịu lực, hãy yêu cầu hồ sơ của đúng mẫu và đúng lô trước khi nghiệm thu.
Cách chọn và kiểm tra cùm xoay giàn giáo BS1139
- Đối chiếu bản vẽ: xác định vị trí giằng chéo, số lượng cùm và đường kính ống dự kiến.
- Kiểm tra ngoại quan: không dùng cùm nứt, biến dạng, mòn bất thường hoặc mất chi tiết siết.
- Kiểm tra khớp và ren: hai nửa kẹp phải xoay được để đặt góc; ren và đai ốc không bị tuôn hay kẹt.
- Thử với ống thực tế: cùm ôm đúng đường kính và bề mặt ống, không chèn vật lạ để bù sai kích thước.
- Lắp theo hướng dẫn: siết theo tài liệu của nhà sản xuất và phương án thi công; người phụ trách kỹ thuật kiểm tra sau lắp dựng và khi điều chỉnh hệ.
Hướng dẫn về giàn giáo của HSE nhấn mạnh cấu hình, giằng neo và kiểm tra hệ trước khi sử dụng. Đây là nguồn tham khảo kỹ thuật; việc lắp dựng tại Việt Nam phải theo thiết kế, hồ sơ công trình và quy định áp dụng tại nơi thi công.

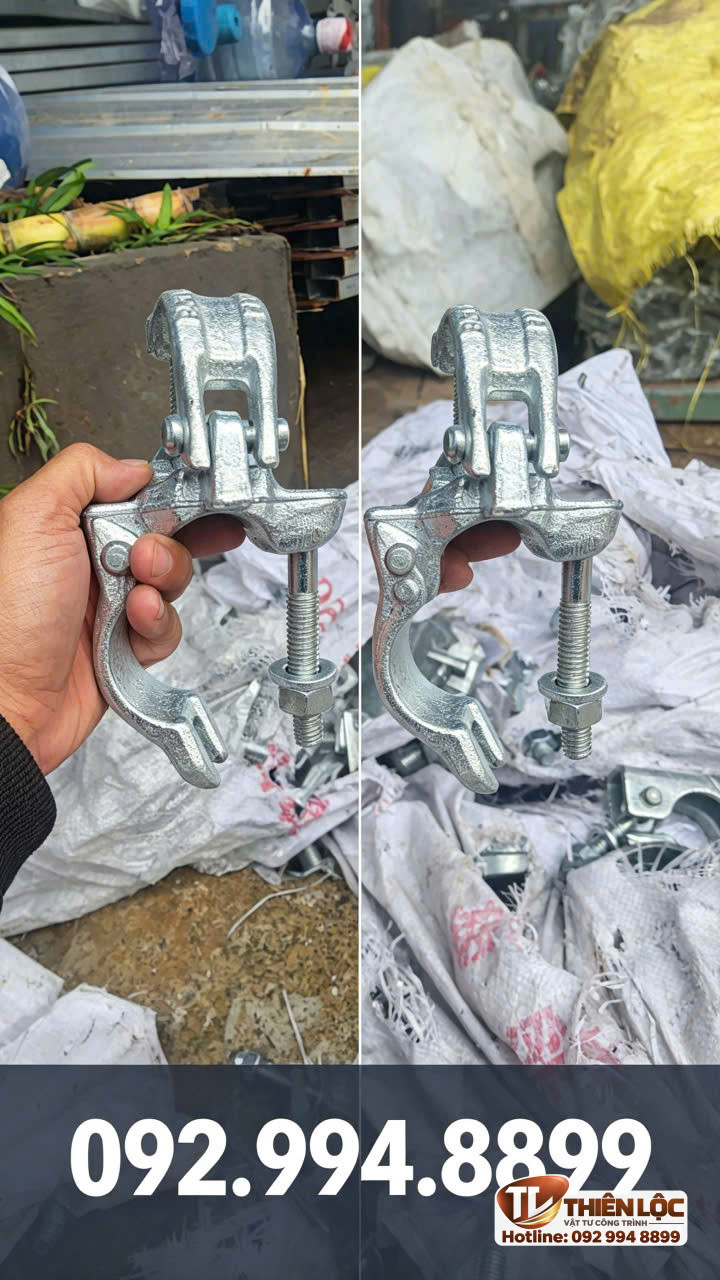

Cùm xoay và cùm tĩnh khác nhau thế nào?
Cùm xoay giàn giáo BS1139 cho phép điều chỉnh góc liên kết trước khi siết, phù hợp với các thanh giằng theo thiết kế. Cùm tĩnh giữ hai ống tại góc 90°. Hai loại có mục đích sử dụng khác nhau; không tự thay thế ở các nút chịu lực hoặc giằng chéo nếu chưa được người thiết kế hay phụ trách kỹ thuật chấp thuận.
Để chuẩn bị vật tư đồng bộ, bạn có thể xem thêm hệ giàn giáo BS1139 và dịch vụ lắp dựng giàn giáo ống tuýp của Thiên Lộc.
Báo giá cùm xoay giàn giáo BS1139 tại Thiên Lộc
Trang sản phẩm hiện niêm yết 37.000đ/cái cho mẫu đang bán (giá gốc hiển thị 39.000đ). Giá này có thể thay đổi; với đơn hàng công trình, Thiên Lộc sẽ xác nhận đúng mẫu, số lượng, tình trạng hàng, thuế và phí giao trước khi gửi báo giá có hiệu lực.
| Nhu cầu | Đơn vị | Thông tin cần gửi | Giá |
|---|---|---|---|
| Cùm xoay mẫu niêm yết trên trang | Cái | Số lượng và địa điểm nhận | 37.000đ/cái tại thời điểm cập nhật; xác nhận khi đặt |
| Cùm xoay theo yêu cầu hồ sơ hoặc số lượng lớn | Cái/lô | Quy cách ống, tiêu chuẩn, chứng từ, số lượng | Báo giá theo lô |
| Giao hàng | Chuyến | Địa chỉ và thời gian cần hàng | Xác nhận riêng |
Gọi 092 994 8899 hoặc gửi ảnh mẫu qua Zalo 0901 294 962. Để báo giá nhanh, vui lòng cung cấp số lượng, đường kính ống, yêu cầu chứng từ, địa điểm giao và thời gian cần hàng.
Câu hỏi thường gặp về cùm xoay giàn giáo BS1139
Cùm xoay có dùng cho mọi loại ống không?
Không. Cần đối chiếu đường kính ngoài và dung sai của ống với thông số của mẫu cùm sẽ mua. Quy cách Ø48,3 mm phổ biến nhưng không đại diện cho mọi sản phẩm.
Có thể dùng cùm xoay tại nút vuông góc?
Việc chọn loại cùm phải theo bản vẽ và yêu cầu thiết kế. Không tự thay cùm tĩnh bằng cùm xoay tại nút 90° chỉ vì hai loại đều kẹp được ống.
Thiên Lộc có cung cấp hồ sơ tiêu chuẩn không?
Khả năng cung cấp chứng từ phụ thuộc chủng loại và lô hàng. Hãy nêu rõ yêu cầu ngay khi hỏi giá để Thiên Lộc kiểm tra trước khi chốt đơn.
