Kẹp dầm BS1139 là phụ kiện nối ống giàn giáo với cánh dầm thép trong các phương án lắp dựng giàn giáo ống tuýp. Sản phẩm thường được gọi là kẹp dầm giàn giáo, cùm kẹp dầm hoặc girder coupler. Nếu công trình cần liên kết vào dầm I, dầm H hay kết cấu thép nhà xưởng, điều quan trọng là chọn đúng kiểu kẹp, kích thước cánh dầm, ống và hồ sơ kỹ thuật của lô hàng thực tế.
Thiên Lộc tiếp nhận yêu cầu theo ảnh mẫu, quy cách ống, kích thước cánh dầm và số lượng của công trình. Gửi thêm địa điểm giao hàng và yêu cầu hồ sơ kỹ thuật để được đối chiếu mẫu, tư vấn vật tư và báo giá phù hợp. Liên hệ 092.994.8899 để gửi yêu cầu.
Kẹp dầm BS1139 là gì? Dùng trong trường hợp nào?
Kẹp dầm giàn giáo là phụ kiện tạo điểm liên kết giữa ống giàn giáo và cánh dầm thép. Tùy cấu tạo, một phía kẹp vào cánh dầm, phía còn lại giữ ống giàn giáo. Trong hệ giàn giáo ống tuýp, nó có thể phục vụ liên kết với kết cấu thép tại nhà xưởng, nhà máy, khu công nghiệp, vị trí bao che hoặc sàn công tác theo bản vẽ được phê duyệt.
Chữ “BS1139” thường được dùng trong thương mại để chỉ nhóm giàn giáo ống tuýp và phụ kiện liên quan. Chỉ tên gọi không xác nhận mọi kẹp dầm đều đạt một tiêu chuẩn hay có cùng sức chịu tải. Bên mua cần yêu cầu bản thông số, tiêu chuẩn áp dụng và chứng từ tương ứng với đúng mẫu.
Cấu tạo và nguyên lý liên kết với dầm thép
Một bộ kẹp dầm BS1139 thông dụng gồm thân kẹp ôm cánh dầm, bộ phận giữ ống và chi tiết siết như bulông, đai ốc. Cấu tạo của từng dòng có thể khác nhau: kẹp cố định, kẹp xoay, dạng thép rèn hoặc thép dập. Khi siết đúng quy trình, các bề mặt tiếp xúc giữ ống tại vị trí được chỉ định trên dầm.
Không chọn kẹp chỉ theo hình dáng. Kích thước và độ dày cánh dầm, đường kính ngoài của ống, vị trí đặt, hướng lực và cách bố trí theo cặp đều ảnh hưởng đến khả năng làm việc của liên kết. Tài liệu của nhà sản xuất và bản vẽ lắp dựng phải được ưu tiên.
Thông số kẹp dầm BS1139 cần xác nhận trước khi đặt
| Hạng mục | Thông tin cần cung cấp hoặc kiểm tra |
|---|---|
| Loại kết cấu | Dầm I, dầm H hoặc tiết diện thép khác; vị trí và chiều đặt ống. |
| Cánh dầm | Bề rộng, chiều dày và tình trạng bề mặt ở điểm kẹp. |
| Ống giàn giáo | Đường kính ngoài thực tế; nhiều mẫu trên thị trường thiết kế cho ống danh nghĩa 48,3 mm, nhưng phải đối chiếu mẫu đang mua. |
| Kiểu kẹp | Cố định hay xoay; dạng thân, bulông, bộ phận giữ ống và khoảng mở phù hợp. |
| Vật liệu, bề mặt | Thép rèn hoặc thép dập; lớp phủ theo chứng từ của mẫu giao thực tế. |
| Khả năng chịu lực | Yêu cầu bảng tải theo từng hướng tác dụng, hướng dẫn lực siết và điều kiện thử của nhà sản xuất. |
| Hồ sơ | Mã hàng, nhà sản xuất, tiêu chuẩn công bố, biên bản thử hoặc chứng chỉ nếu dự án yêu cầu. |
Đây là danh sách đối chiếu, không phải bản thông số kỹ thuật hoặc cam kết chất lượng cho một lô kẹp cụ thể.

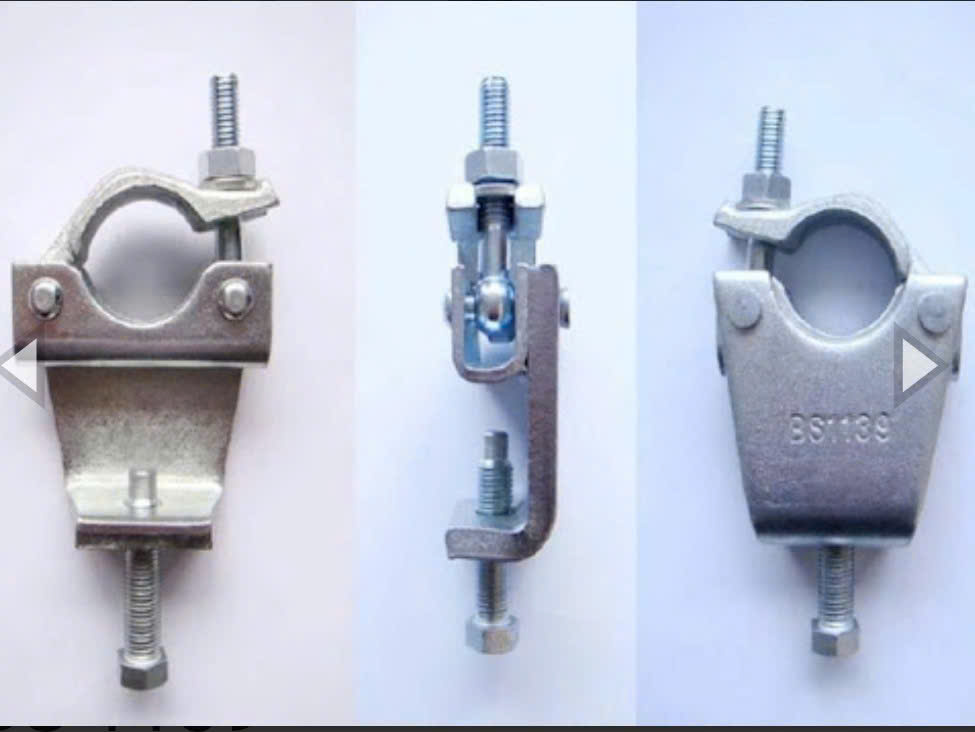

Hình ảnh sản phẩm kẹp dầm BS1139

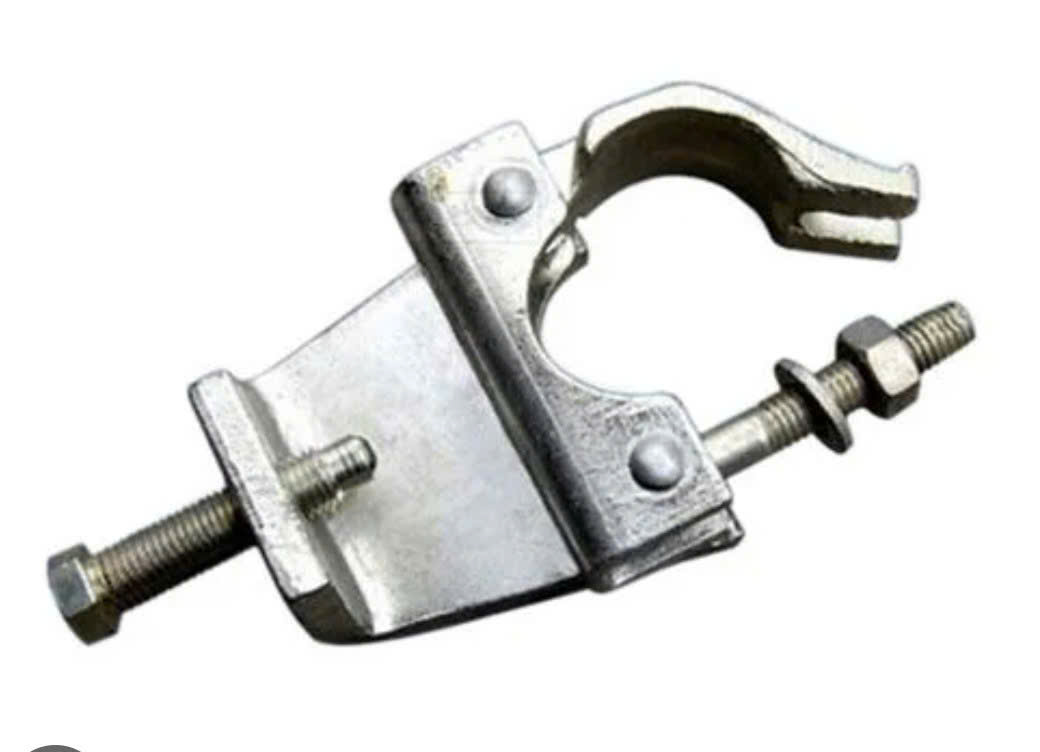

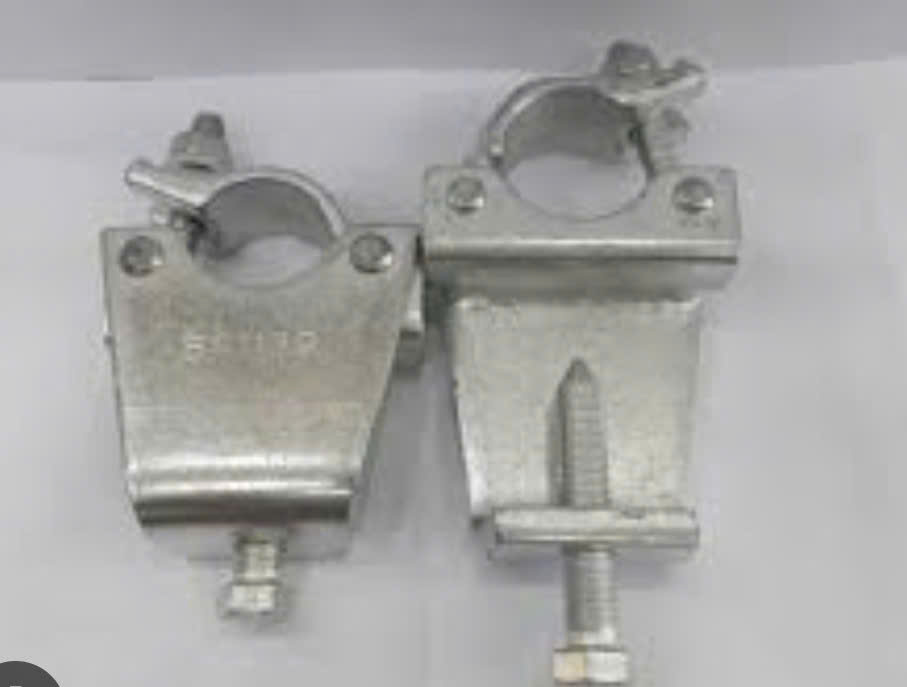

Ảnh cận cảnh dưới đây cho thấy phần ôm ống, bản lề, thân kẹp và hai vị trí siết. Khi gửi yêu cầu báo giá, bạn có thể dùng ảnh để đối chiếu mẫu; kích thước phù hợp với ống và cánh dầm cần xác nhận riêng.

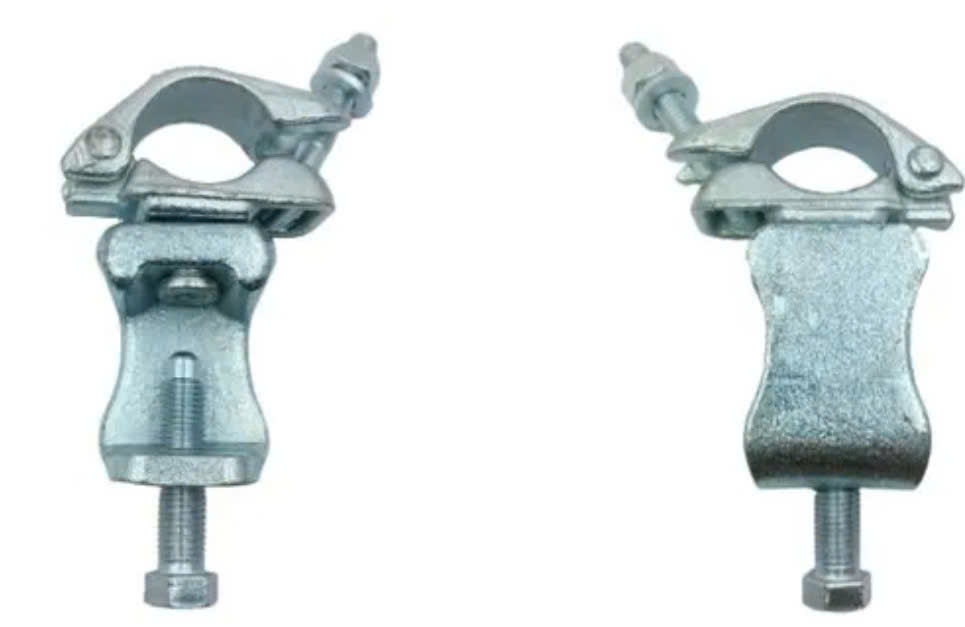

Phân biệt mẫu cố định và mẫu xoay khi đặt hàng
Với mẫu cố định, cần kiểm tra hướng của phần ôm ống so với vị trí kẹp vào cánh dầm. Mẫu xoay có cơ cấu cho phép điều chỉnh góc giữa các bộ phận; góc và điều kiện sử dụng phải theo hướng dẫn của đúng sản phẩm. Bạn nên gửi ảnh hai mặt hoặc mã mẫu để Thiên Lộc đối chiếu, tránh đặt nhầm chỉ vì cùng tên “kẹp dầm”.

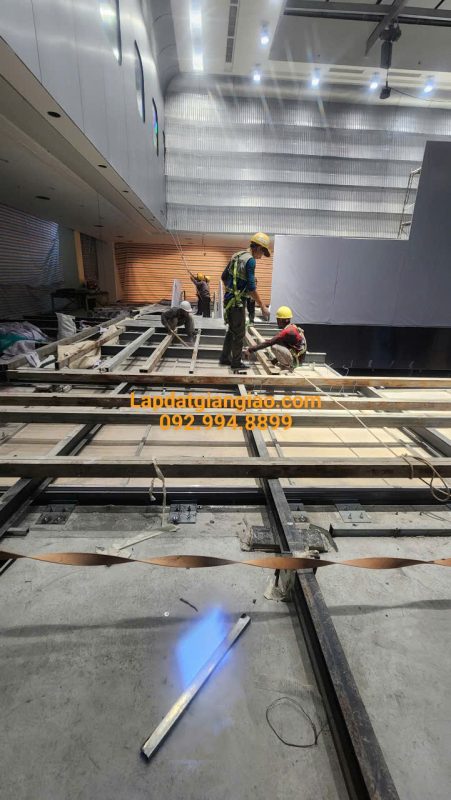

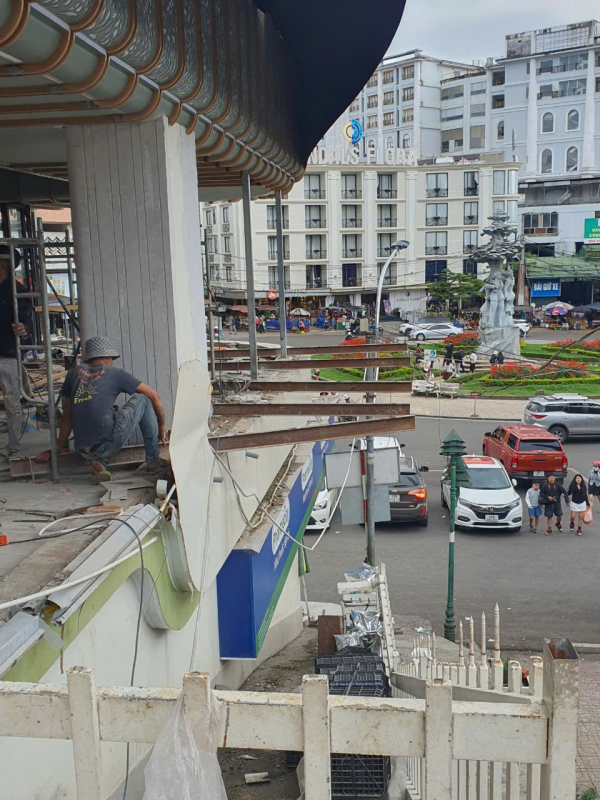

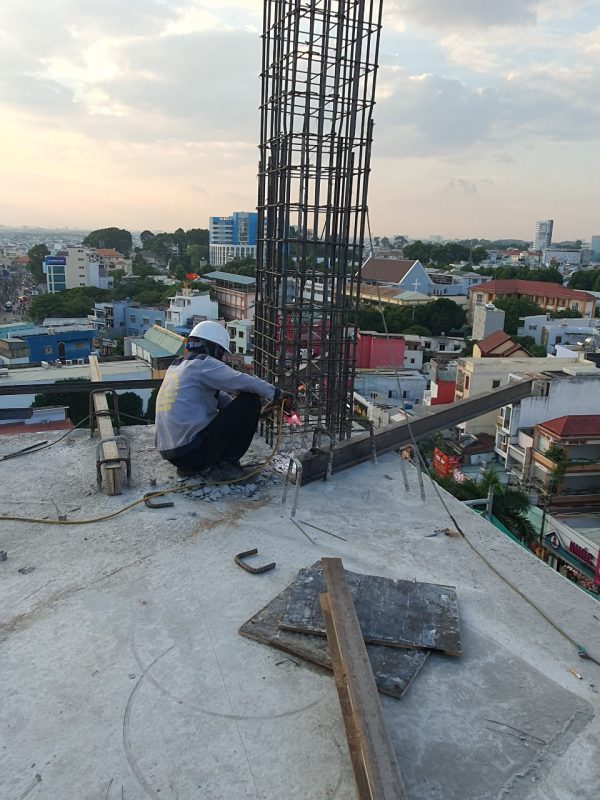

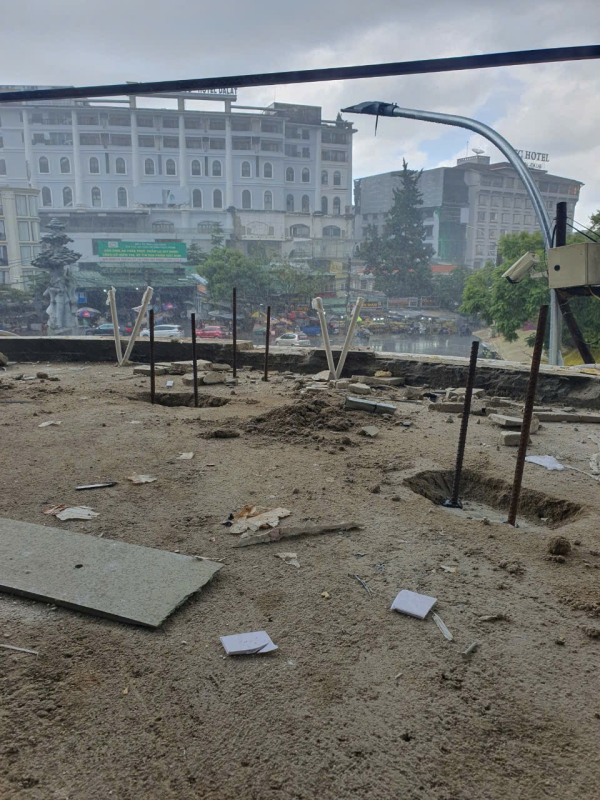

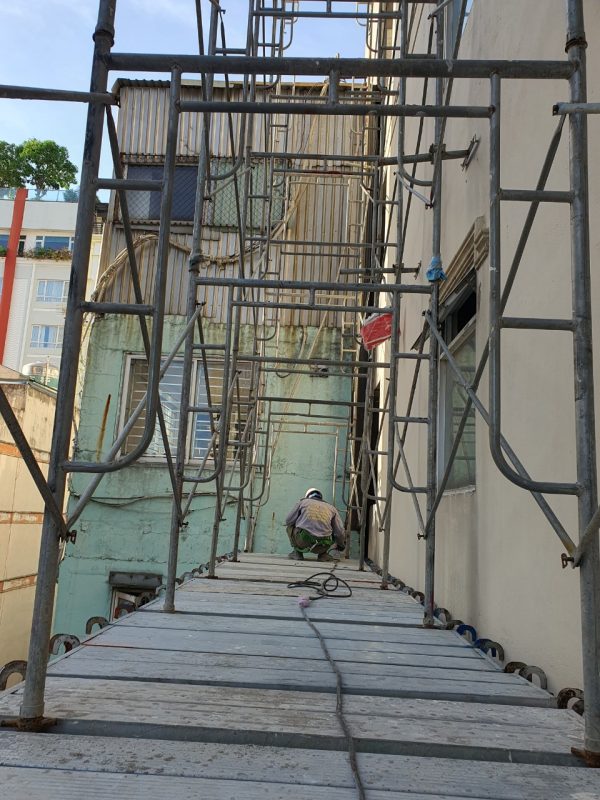

Hệ dầm I và giàn giáo tại công trình

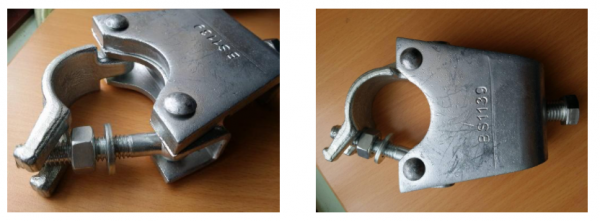

Ảnh đầu bài là hình kẹp dầm đang có trong thư viện Thiên Lộc. Các ảnh dưới đây ghi lại hệ dầm I và giàn giáo tại những công trình trong thư viện website. Đây là bối cảnh thi công thực tế; không xem ảnh tổng thể là bằng chứng về chủng loại kẹp trong lô hàng đang báo giá. Khi nhận yêu cầu, Thiên Lộc cần cung cấp ảnh cận cảnh đúng mẫu kẹp sẽ giao để đối chiếu.
Cách chọn kẹp dầm BS1139 phù hợp với phương án giàn giáo
- Chụp và đo dầm: ghi rõ vị trí lắp, bề rộng và chiều dày cánh dầm; gửi bản vẽ kết cấu nếu có.
- Xác định ống: đo đường kính ngoài, ghi hướng ống so với dầm, khoảng không gian thao tác và kiểu liên kết mong muốn.
- Xác định nhiệm vụ của liên kết: neo giữ, đỡ ống hay tham gia hệ sàn công tác; chuyển thông tin về tải và hướng lực cho người thiết kế.
- Đối chiếu tài liệu mẫu kẹp: khoảng kẹp, bảng tải, mô-men siết, số lượng và vị trí lắp theo nhà sản xuất và bản vẽ.
- Kiểm tra hàng giao: đối chiếu mẫu, mã lô, chi tiết siết, tình trạng ren, lớp phủ và tài liệu đi kèm.
Một số dòng kẹp dầm được nhà sản xuất yêu cầu dùng theo cặp tại các vị trí phù hợp trên cánh dầm. Cách bố trí và số lượng cho công trình phải theo bản vẽ và hướng dẫn của đúng dòng sản phẩm; không sao chép tải trọng hoặc cách lắp từ mẫu khác.
Lắp đặt và kiểm tra an toàn
Việc lắp dựng giàn giáo với kẹp dầm BS1139 cần người có chuyên môn thực hiện theo biện pháp thi công. Trước khi lắp, kiểm tra dầm và vị trí kẹp có phù hợp thiết kế; loại bỏ kẹp nứt, biến dạng, mòn bất thường hoặc hỏng ren. Làm sạch vùng tiếp xúc theo hướng dẫn và lắp đúng mặt, đúng hướng của phụ kiện.
Trong khi lắp, siết theo hướng dẫn của nhà sản xuất cho đúng mã kẹp; không tự đặt một trị số lực siết chung cho mọi sản phẩm. Sau lắp dựng và sau khi thay đổi cấu hình, kiểm tra vị trí, trạng thái bộ siết và các điểm liên kết theo quy trình của công trình. Không dùng riêng tên “BS1139” để suy ra tải trọng cho phép của toàn bộ hệ giáo.
Tiêu chuẩn BS1139 và hồ sơ chất lượng: hiểu đúng
“Kẹp dầm BS1139” là cách gọi thương mại phổ biến trong hệ giàn giáo ống tuýp. Tên gọi này không thay thế chứng nhận của mẫu kẹp cụ thể. Tiêu chuẩn áp dụng phụ thuộc cấu tạo sản phẩm và hồ sơ thử nghiệm của nhà sản xuất; không thể suy ra mọi loại kẹp dầm có cùng sức chịu tải.
Khi dự án yêu cầu nghiệm thu, hãy hỏi rõ mã hàng, số lô, tên tiêu chuẩn trên hồ sơ, kết quả thử theo hướng chịu lực cần dùng và hướng dẫn lắp đặt. Thiên Lộc sẽ đối chiếu khả năng cung cấp chứng từ của đúng sản phẩm khi tiếp nhận yêu cầu báo giá.
Yêu cầu báo giá kẹp dầm BS1139 từ Thiên Lộc
Đơn giá kẹp dầm phụ thuộc kiểu cố định hoặc xoay, độ mở cánh dầm, quy cách ống, số lượng, hồ sơ kỹ thuật và địa điểm giao. Thiên Lộc xác nhận đơn giá bằng báo giá riêng cho đúng mẫu và lô hàng.
| Hạng mục | Đơn vị | Thông tin cần gửi | Đơn giá Thiên Lộc |
|---|---|---|---|
| Kẹp dầm cố định | Cái | Độ mở, đường kính ống, số lượng, hồ sơ | Xác nhận theo lô hàng |
| Kẹp dầm xoay | Cái | Độ mở, đường kính ống, số lượng, hồ sơ | Xác nhận theo lô hàng |
| Thuê kẹp dầm | Cái/kỳ thuê | Số lượng, thời gian thuê, nơi giao và nhận | Xác nhận theo thời gian thuê |
| Vận chuyển, VAT và chứng từ | Theo đơn | Địa điểm giao và yêu cầu hóa đơn, hồ sơ | Thể hiện trên báo giá |
Để nhận bản báo giá có đơn giá và tổng tiền, hãy gửi ảnh hoặc bản vẽ dầm, kích thước cánh dầm, đường kính ống, số lượng, địa điểm giao và thời điểm cần hàng. Báo giá kẹp dầm BS1139 chính thức sẽ nêu mã hoặc mẫu sản phẩm, số lượng, đơn giá, thành tiền, VAT, vận chuyển và thời hạn hiệu lực.
CTY Vật Tư Thiết Bị Xây Dựng Thiên Lộc
Văn phòng: 230 Tô Ký, Thới Tam Thôn, Hóc Môn, TP.HCM (gọi xác nhận trước khi đến).
Điện thoại: 092 994 8899 · Zalo: 0901 294 962.
Tham khảo thêm ống tuýp BS1139 và cùm tĩnh giàn giáo BS1139 để chuẩn bị danh mục vật tư đồng bộ.
Câu hỏi thường gặp về kẹp dầm BS1139
Kẹp dầm có dùng được với mọi dầm I hoặc dầm H không?
Không. Cần đo cánh dầm và kiểm tra khoảng mở của đúng mẫu kẹp, tình trạng bề mặt, vị trí lắp và bản vẽ liên kết.
Có cần lắp kẹp dầm theo cặp không?
Nhiều dòng girder coupler được chỉ định dùng theo cặp. Hãy kiểm tra tài liệu của mã kẹp và phương án lắp dựng để xác định số lượng, vị trí và hướng lắp cụ thể.
Kẹp dầm chịu tải bao nhiêu?
Không có một con số chung cho mọi kẹp dầm. Tải cho phép phụ thuộc mã sản phẩm, hướng lực, điều kiện siết, dầm, ống và hệ giàn giáo. Chỉ dùng số liệu thử nghiệm và thiết kế được chấp thuận cho cấu hình thực tế.
Có thể nhận giấy chứng nhận BS1139 không?
Giấy tờ phụ thuộc nhà sản xuất và lô hàng. Vui lòng nêu rõ tên tiêu chuẩn, loại chứng chỉ cần có ngay từ khi yêu cầu báo giá; tên thương mại trên trang không phải chứng nhận.
