LẮP DỰNG GIÀN GIÁO BS1139 CAM KẾT ĐẢM BẢO AN TOÀN KHI THI CÔNG TẠI THÀNH PHỐ HỒ CHÍ MINH

I. Quy trình lắp dựng giàn giáo BS1139

 Bước 1: Khảo sát hiện trường lắp dựng giàn giáo BS1139

• Đảm bảo tương quan khu vực thi công, tập kết vật tư không có cản trở trong tương lai.
• Khảo sát hiện trường, đảm bảo khu vực này có đủ điều kiện địa chất công trình, đáp ứng yêu cầu về không gian, không có phương tiện giáo thông lai vàng ngoài tầm kiểm soát.
• Ra sát lại các loại thủ tục pháp lý như: giấy phép, chứng chỉ, mạng lưới điện, hệ thống thoát nước, mạng lưới giao thông nội bộ.

 Bước 2: Thiết lập các tín hiệu cảnh báo cần thiết

• Dựng bờ rào bao quanh hiện trường thi công, gắn các tín hiệu cảnh báo cần thiết. Mục đích để cảnh báo cho người khác biết, đây là khu vực làm việc nguy hiểm, đang diễn ra thi công lắp đặt, sửa chữa, tháo dỡ giàn giáo từ trên cao nên cần chú ý khi di chuyển.
• Phối hợp với chủ đầu tư, các bên liên quan để thông báo cho nội bộ, các nhà thầu khác cùng nhau phối hợp bảo vệ an toàn lao động bằng văn bản.

Bước 3:  Kiểm tra các loại chứng chỉ, giấy tờ

• Bố trí khu vực vận chuyển và tập kết vật tư giàn giáo BS1139
• Kiểm tra lần cuối các bản vẽ thiết kế, vật tư có liên quan khác, chuẩn bị dựng giàn giáo.
• Tổ chức dạy, học an toàn cho công nhân, hướng dẫn các khu vực: thi công, tập kết vật tư, lối thoát hiểm,… và các biện pháp an toàn khi xảy ra sự cố.
• Kiểm tra chứng chỉ nghề nghiệp, chứng chỉ thi công giàn giáo, trình độ công nhân và bố trí công việc phù hợp với năng lực từng người.quy trình Lắp dựng giàn giáo bs1139

Xem thêm: CHO THUÊ GIÀN GIÁO TẠI THÀNH PHỐ HỒ CHÍ MINH

Xem thêm: Lưới bao che HCM. Lưới An Toàn HCM

Xem Thêm: Lắp dựng giàn giáo

Bước 4: Kiểm tra chất lượng giàn giáo BS1139 và tiến hành lắp dựng

• Rà soát và phát hiện các vật tư, bộ phận giàn giáo đã bị hư hỏng, cong vênh,… trong quá trình sử dụng trước dây. Tiến hành di chuyển những vật tư này ra khỏi khu vực thi công để tránh sử dụng nhầm
• Chuẩn bị mặt bằng đủ điều kiện để dựng giàn giáo bằng cách san lấp, gạt bằng, loại bỏ đá, chậu cây, ghế đá,…
• Dựng tầng trệt giàn giáo, cần quan tâm đến những điều kiện sau đây:
  • Điều kiện địa chất công trình, không gian lắp dựng giàn giáo BS1139 và tình hình thời tiết.
  • Xác định khoảng cách từ giàn giáo đến tường công trình chính.
  • Bố trí các thanh ngang để dựng thang.
  • Xác định rõ lối đi cho các phương tiện giao thông, xe rùa và người đi bộ.
  • Chú ý không gian có nhiều cây xanh, cây cao.quy trình Lắp dựng giàn giáo bs1139

=>Lưu ý khi lắp dựng các sàn thao tác và tầng nâng giàn giáo

• Chiều rộng tối thiểu của sàn và sàn thao tác giàn giáo cho người thi công không có vật tư là 2 tấm mâm giáo. Đối với trường hợp người thi công có vật tư cần tối thiểu 3 tấm mâm giáo.
• Các thanh giằng chéo cần được lắp cùng lúc khi dựng các tầng giáo tương ứng.
• Trường hợp có các mối liên kết giằng tường, cũng thực hiện đồng bộ từ dưới lên trên.
• Nếu sử dụng pa-lăng/ròng rọc thì phải treo và cố định bằng các phương án phù hợp.
• Lan can giàn giáo phải được bố trí ứng với mỗi mức sàn thao tác, kín hết 4 mặt đối với giàn giáo công nghiệp theo tiêu chuẩn BS1139.
• Các thiết bị phụ trợ cơ khí khác như cẩu, thiết bị nâng,.. nếu sử dụng cần có sổ tay hướng dẫn kèm theo.quy trình Lắp dựng giàn giáo bs1139quy trình Lắp dựng giàn giáo bs1139

=>Chú ý khi tháo dỡ giàn giáo BS1139

• Trước khi tháo dỡ giàn giáo, cần phải thông báo cho các nhà thầu có liên quan trong công trình để cùng nhau phối hợp thực hiện.
• Trong quá trình tháo dỡ cần sắp xếp, tập trung các chi tiết, bộ phận theo những nhóm riêng để thuận tiện cho việc kiểm tra và tái sử dụng.
• Các mối giằng tường giữa giàn giáo và công trình (nếu có) chỉ được được dỡ bỏ khi đảm bảo các cấu kiện giàn giáo gồm: ống giáo, ống nối, mâm giáo, phụ kiện cùm kẹp,… không bị rơi xuống.
• Dọn dẹp sạch sẽ các vật tư và thiết bị còn lại trên giàn giáo trước khi tháo dỡ. Khi tháo dỡ cần chú ý di chuyển các bộ phận giàn giáo ra khỏi hành lang an toàn – khu vực hoạt động của các thiết bị khác (cần cẩu, ròng rọc,…).
• Đối với các vật liệu mềm, số lượng nhỏ, không gây nên trở ngại và nguy hiểm khi tự do rơi xuống, có thể để lại trên giàn giáo khi dỡ.
• Giữ nguyên các biển báo, tín hiệu cảnh báo an toàn trong suốt thời gian thực hiện tháo dỡ giàn giáo.
• Không được để các vật tư giàn giáo rơi tự do khi không có sự kiểm soát trong khi tháo dỡ.

II. An toàn khi dựng và tháo dỡ giàn giáo BS1139

Một công trình chỉ được đảm bảo an toàn nếu thực hiện đúng một số lưu ý sau:

• Tuân thủ các hướng dẫn của nhà cung cấp trong quá trình lắp dựng và tháo dỡ giàn giáo tiêu chuẩn BS1139
• Luôn ghi nhớ chiều rộng tối thiểu của sàn thao tác là 2 tấm mâm giáo.
• Chỉ được sử dụng thang chữ V trong trường hợp công trường không cho phép sử dụng bất kì loại nào khác.
• Yêu cầu chứng chỉ và kinh nghiệm chuyên môn cho những người được phép sử dụng thang chữ V và cũng chỉ hạn chế trong một số khoang chân đế có chỉ định rõ nào đó mà thôi.
• Lan can và thanh vịn trung gian càn phải được lắp ở mỗi tầng nâng,
• Không được phép dựng và tháo dỡ giàn giáo giữa điều kiện tự nhiên xấu: mưa lớn, gió từ cấp 5 trở lên trong đất liền và cấp 8 trở lên ngoài biển.

1_GIÀN GIÁO BS1139 LÀ GÌ ?

Lắp dựng giàn giáo BS1139 là hệ thống giàn giáo bao gồm các ống tuýp bằng thép được nhúng kẽm hoặc mạ kẽm liên kết chặt chẽ với nhau bởi một hệ thống các phụ kiện như cùm xoay, cùm chết, kẹp má, kẹp dầm, nối ống, chân kích ống, kích tăng, ống giáo, sàn thao tác,…tạo thành một hệ tiêu chuẩn để lắp dựng giàn giáo theo quy định đảm bảo an toàn chất lượng công trình.

GIÀN GIÁO BS 1139 là cái tên còn khá xa lạ đối với thị trường Việt Nam, tuy nhiên đây là một tiêu chuẩn rất phổ thông đối với các nước tiền tiến trên thế giới, đề nghị khe khắt về chất lượng, độ an toàn của lắp dựng giàn giáo BS1139, Cùm hay khóa giàn giáo và một số sản phẩm xây dựng khác thường được sử dụng cho thị trường dầu khí, các nhà máy lọc dầu, nhiệt điện, công nghiệp. BS1139 là một bộ tiêu chuẩn về vật liệu giàn giáo Anh Quốc, được chứng thực và tin tưởng ở hầu khắp Châu Âu, sử dụng rộng rãi trong các thiết kế dân dụng và cấu trúc công trình.

2_CHI TIẾT VÀ THÔNG SỐ KĨ THUẬT CỦA TỪNG KẾT BỘ PHẬN GIÀN GIÁO BS1139.

2.1 GIÀN GIÁO BS1139 GỒM NHỮNG GÌ ?

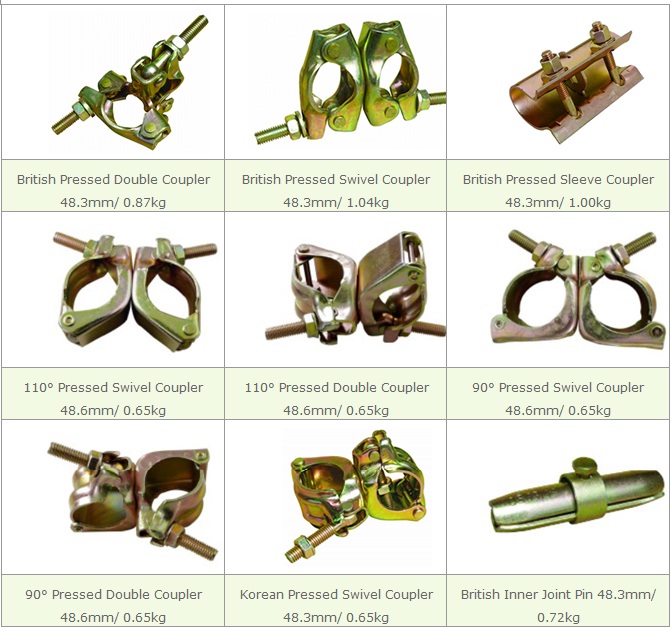

• CÙM CỐ ĐỊNH hay còn gọi CÙM CHẾT ( DOUBLE CLAMP ). Tiêu chuẩn BS1139/EN74

• CÙM XOAY hay KHÓA XOAY (SWIVEL CLAMP ). Tiêu chuẩn BS1139/EN74.

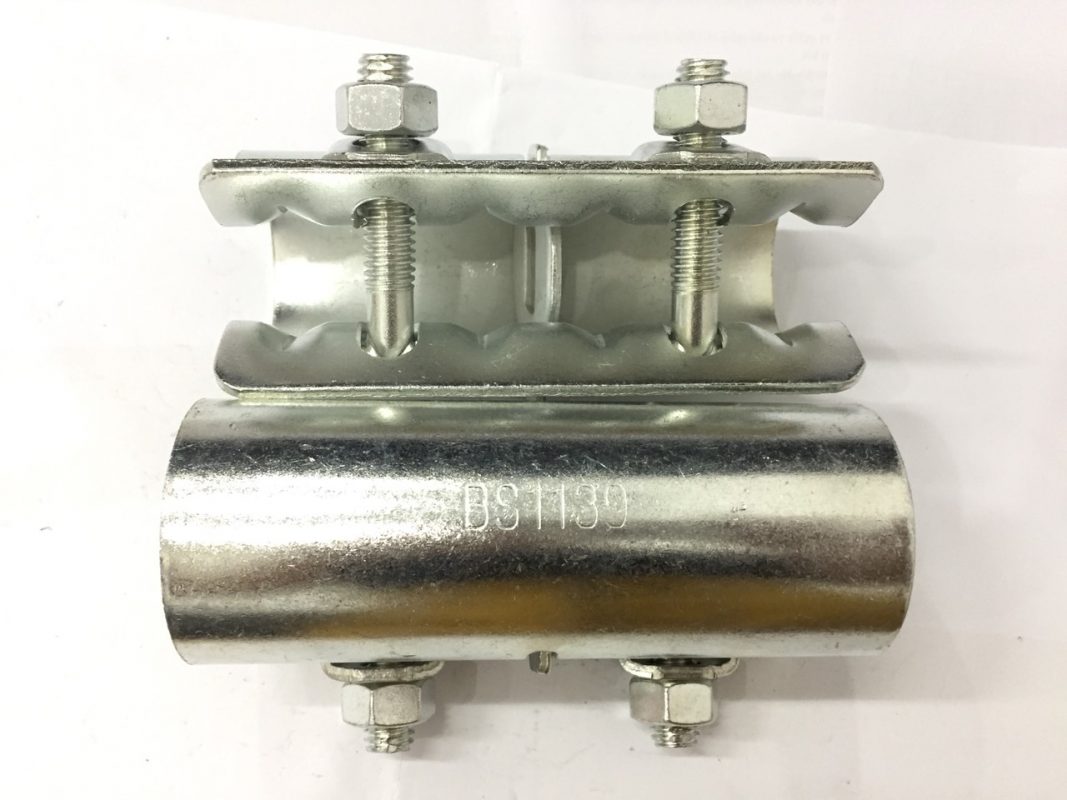

• NỐI ỐNG ( SLEEVE COUPLER ). Tiêu chuẩn BS1139/EN74.

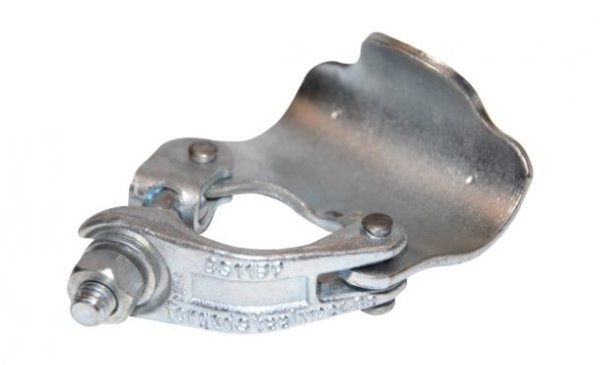

• KẸP MÁ hay còn gọi KẸP TAI HEO ( PUTLOG ). Tiêu chuẩn BS1139/EN74.

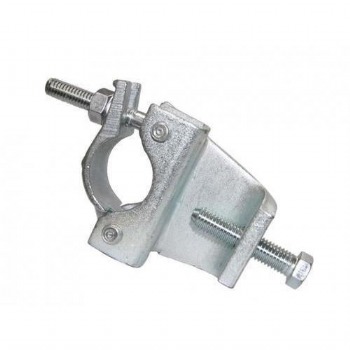

• KẸP DẦM ( GIRDER COUPLER ). Tiêu chuẩn BS1139/EN74.

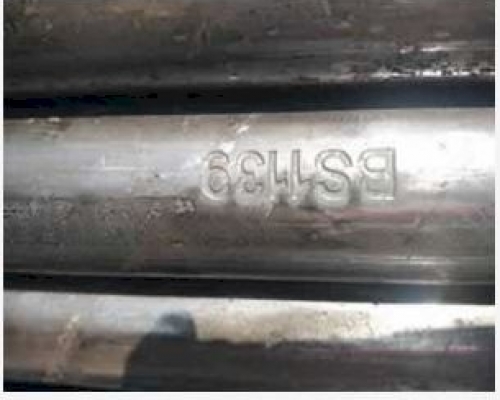

• ỐNG GIÀN GIÁO (GALVANIZED SCAFFOLDING TUBE), Tiêu chuẩn BS1139/EN74.

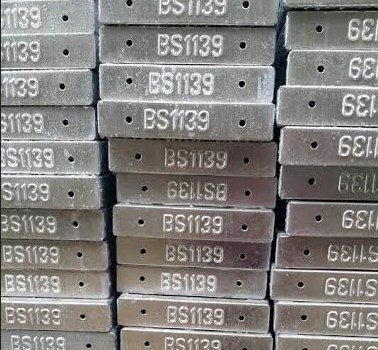

• MÂM GIÁO (SCAFFOLDING STELL PLANK )Tiêu chuẩn BS1139/EN7

3_TIÊU CHUẨN VÀ QUY TRÌNH LẮP DỰNG GIÀN GIÁO BS1139.

3.1 TIÊU CHUẨN LẮP DỰNG GIÀN GIÁO BS1139

• BS 1139 là tiêu chuẩn quy định các thông số kỹ thuật về kích tấc, chiều dài, độ dày, loại nguyên liệu cấu thành, khả năng chịu vận tải,… của các loại vật tư giàn giáo, bao gồm các ống tuýp mạ kẽm, được kết liên chặt chẽ với nhau bởi một hệ thống các phụ kiện cùm kẹp, thang, mâm giàn giáo, kích tăng, … tạo thành một hệ giàn giáo cùm tuýp.
• Để có thể lắp dựng giàn giáo hệ cùm tuýp đúng đòi hỏi người thợ phải được đào tạo một cách bài bản, chuyên sâu để có đủ tri thức và kỹ năng cần thiết phục vụ cho lắp dựng, điều chỉnh và tháo hệ thống ống nối giàn giáo thông dụng.
• ngày nay ở Việt Nam, chỉ một số ít doanh nghiệp cung cấp dịch vụ lắp đặt giàn giáo theo tiêu chuẩn BS1139 và ( THIÊN LỘC ) là một trong số đó.

3.2 QUY TRÌNH LẮP ĐẶT GIÀN GIÁO BS1139

Bước 1: Khảo sát hiện trường .

• Đảm bảo tương quan khu vực thi công, tập kết vật tư không có cản trở

• Rà soát lại các loại thủ tục pháp lý như: giấy phép, chứng chỉ, mạng lưới điện, hệ thống thoát nước, mạng lưới giao thông.

• Đảm bảo khu vực này có đủ điều kiện địa chất công trình, đáp ứng yêu cầu về không gian,

Bước 2: Thiết lập các tín hiệu cảnh báo cần thiết.

• Dựng bờ rào bao quanh hiện trường thi công, gắn các tín hiệu cảnh báo. ( Báo hiệu công trình đang thi công )

Bước 3:  Kiểm tra các loại chứng chỉ, giấy tờ liên quan đến lắp dựng giàn giáo

• Kiểm tra chứng chỉ nghề nghiệp, chứng chỉ thi công giàn giáo, trình độ công nhân và bố trí công việc phù hợp với năng lực từng người.
• Bố trí khu vực vận chuyển và tập kết vật tư giàn giáo BS1139.
• hướng dẫn các khu vực: thi công, tập kết vật tư, lối thoát hiểm,… và các biện pháp an toàn khi xảy ra sự cố.
• Kiểm tra lần cuối các bản vẽ thiết kế, vật tư có liên quan khác, chuẩn bị dựng giàn giáo.

Bước 4: Kiểm tra chất lượng giàn giáo BS1139 và tiến hành lắp dựng

• Chuẩn bị mặt bằng đủ điều kiện để dựng giàn giáo.
• Rà soát và phát hiện các vật tư, bộ phận giàn giáo đã bị hư hỏng, cong vênh.
• Tiến hành lắp dưng.

Bước 5: Để AN TOÀN KHI LẮP DỰNG GIÀN GIÁO BS1139 CẦN LƯU Ý MỘT SỐ VẤN ĐỀ SAU.

• Tuân thủ các hướng dẫn của nhà cung cấp trong quá trình lắp dựng và tháo dỡ giàn giáo tiêu chuẩn BS1139
• Luôn ghi nhớ chiều rộng tối thiểu của sàn thao tác là 2 tấm mâm giáo, mỗi tấm ít nhất 450mm.
• Yêu cầu chứng chỉ và kinh nghiệm chuyên môn .
• Lan can và thanh vịn trung gian càn phải được lắp ở mỗi tầng nâng.,
• Không được phép dựng và tháo dỡ giàn giáo giữa điều kiện tự nhiên xấu: mưa lớn, gió từ cấp 5 trở lên trong đất liền và cấp 8 trở lên ngoài biển.

Bước 6. Sơ lược về giàn giáo BS 1139

BS 1139 là tiêu chuẩn giàn giáo được ban hành bởi. Anh Quốc và được sử dụng đầu tiên tại các nước Châu Âu. BS 1139 bao gồm các thông số kỹ thuật tiêu chuẩn về kích thước, chiều dài, độ dày, loại vật liệu, khả năng chịu lực, độ ổn định… của các cấu kiện giàn giáo. Bao gồm các ống, bộ ghép, miếng ghép, ván, thang, đế trong một hệ thống giàn giáo hoàn chỉnh.

Phụ kiện giàn giáo theo tiêu chuẩn. BS1139 sẽ bao gồm: cùm cố định, cùm xoay, kẹp dầm, kẹp dầm xoay, kẹp má, nối ống, chân đế, sàn thao tác, ống giáo, thang giáo, các dụng cụ thi công giàn giáo…

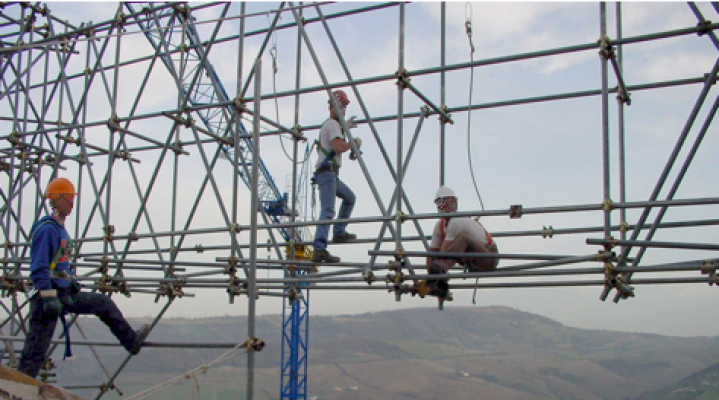

Hình ảnh chân thật của giàn giáo BS 1139

Bước 7. Những lưu ý của công nhân lắp đặt giàn giáo

Trước khi tiến hành lắp đặt giàn giáo. Cần lưu ý rằng chỉ những nhân lực có đủ điều kiện về. Năng lực và chuyên môn mới có thể công tác được. Những điều kiện ấy được liệt kê như sau:

• Có độ tuổi lao động phù hợp với quy định của nhà nước. Có chứng nhận đủ sức khỏe bởi cơ quan y tế.
• Được đào tạo chuyên môn tương ứng và được chính thức phụ trách thực hiện công việc lắp đặt.
• Được huấn luyện bảo hộ lao động kèm theo chứng chỉ chứng minh từ các tổ chức dạy nghề uy tín như CISRS-UK, Bộ Lao Động Thương Binh Xã Hội,…
• Sử dụng đúng và đủ các phương tiện bảo vệ cá nhân cấp phát theo cấp độ công tác.
• Có năng lực làm việc tốt ở những khu vực có độ cao lớn so với mặt đất.

Trong suốt quá trình thực hiện lắp giáo, công việc cần được giám sát bởi đội trưởng, chỉ huy hoặc cán bộ kỹ thuật có chuyên môn.

Sau khi giàn giáo được lắp đặt thành công, cần kiểm tra kỹ lưỡng trước mỗi phiên làm việc và. Đảm bảo không bỏ quên bất cứ vật dụng gì trên giàn sau khi kết thúc công việc.

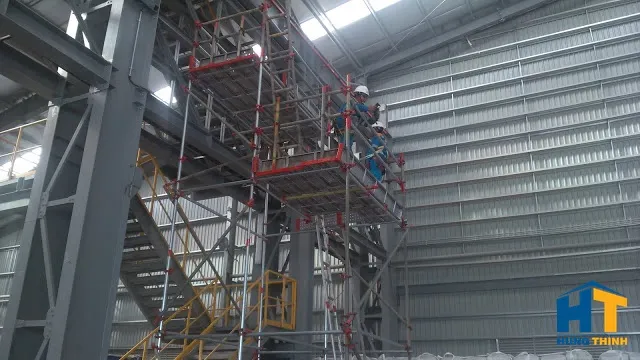

Thiên Lộc thi công giàn giáo BS 1139

Bước 8. Lưu ý về vật tư giàn giáo BS 1139

Bên cạnh những quy định về con người. Vật tư thực hiện lắp đặt giàn giáo BS 1139 cũng cần được đặc biệt chú ý:

Mô hình giàn giáo chuẩn bị thi công cần được xét duyệt chính thức với bản vẽ trình bày rõ ràng, kèm theo bản thuyết minh chính xác thông tin. Tránh tình trạng nhầm lẫn, gây hiểm hoạ cho công trình giàn giáo và con người về sau.

Khi thực hiện thiết kế giàn giáo lên cao tầng, cần che chắn để bảo vệ lối đi bên dưới.

• Chiều rộng sàn thao tác của giàn giáo BS 1139 và giá đỡ không được nhỏ hơn 1,0 m. Sàn phải được lát bằng ván sao cho bằng phẳng, đầu ván phải khít và ghìm chắc vào sàn. Ván sàn phải bảo đảm độ bền, không mục mọt, nứt gẫy. Giữa sàn và công trình phải chừa một khe hở 10 cm.
• Từ giàn giáo được lắp đặt cao hơn 6m, cần chia ra ít nhất hai sàn công tác. Sàn phía trên để làm việc, sàn phía dưới để bảo vệ. Theo đó, không được làm việc đồng thời trên hai sàn trong cùng một khoang mà không có biện pháp bảo vệ. An toàn (sàn hoặc lưới bảo vệ) vì điều này dễ gây ra nguy hiểm.
• Đối với các giàn giáo cao trên 12 m, cần lắp đặt cầu thang lên xuống ở một khoang giàn giáo có độ dốc không quá 60 độ và có đặt tay vịn. Trong trường hợp giàn giáo thấp hơn 12 m, đội thi công có thể. Sử dụng thang tựa hay thang dây với chất lượng tốt để thay thế.

Bước 9. Lưu ý khi thực hiện công tác lắp giàn giáo

Kiểm tra mặt bằng thực hiện lắp đặt giàn giáo, cần đảm bảo những yêu cầu như: bằng phẳng, cứng cáp, có rãnh thoát nước tốt để tránh tình trạng sụt lún theo thời gian,…

Không thực hiện những nghiệp vụ không đúng với bản vẽ đã được xét duyệt từ trước, đặc biệt nghiêm cấm các hành vi kê đệm bằng gạch, đá,… neo móc giàn giáo vào các bộ phận có kết cấu kém ổn định như cành cây, lan can, mái nhà,…

Tải trọng khi lắp đặt lên các tầng giáo trên cao cần phù hợp với thiết kế, phân bố trọng lượng dàn trải, tránh tình trạng tập trung tại một điểm gây mất cân đối và dẫn đến sụp đổ.

Hạn chế việc va đập mạnh khi di chuyển các vật liệu khác tác động vào giàn giáo.

Nếu có khó khăn gì trong quá trình tìm hiểu về hệ giàn giáo tiêu chuẩn BS1139, khách hàng có thể. Liên hệ trực tiếp với chúng tôi để được tư vấn nhanh nhất. THIÊN LỘC ngoài lắp dựng giàn giáo BS1139 . Chúng tôi còn cho thuê các loại giàn giáo khác. Đảm bảo chất lượng an toàn công trình cũng như thời gian . Thiên Lộc xin trân trọng cảm ơn .
