Ống nối BS1139 – Phân loại, cách chọn và báo giá

Ống nối BS1139 là tên gọi quen thuộc của phụ kiện dùng tại vị trí nối thẳng hai đoạn ống trong hệ giàn giáo ống tuýp. Khi hỏi mua, khách hàng thường gặp hai kiểu khác nhau: cùm nối ngoài (sleeve coupler) ôm quanh hai đầu ống và nối trong (joint pin/spigot) đặt vào lòng ống. Hai kiểu có cấu tạo và phạm vi sử dụng khác nhau; cần xác nhận đúng mẫu theo bản vẽ và ống đang sử dụng trước khi đặt hàng.

Thiên Lộc hỗ trợ đối chiếu mẫu nối, quy cách ống và số lượng theo công trình. Bài viết dưới đây giúp người mua biết cần kiểm tra những gì và gửi đủ thông tin để nhận báo giá phù hợp. Tên gọi “BS1139” trong yêu cầu mua hàng không tự chứng minh rằng một lô phụ kiện cụ thể đã được thử nghiệm hoặc chứng nhận; hồ sơ của lô hàng cần được kiểm tra riêng.

Ống nối BS1139 dùng để làm gì?

Trong hệ giàn giáo ống và cùm, chiều dài ống có sẵn đôi khi không phù hợp với tuyến lắp dựng. Phụ kiện nối được dùng tại vị trí tiếp giáp để căn thẳng và liên kết hai đoạn ống theo phương án thiết kế. Việc chọn vị trí mối nối, chủng loại phụ kiện và khả năng chịu lực của liên kết phải theo bản vẽ hoặc hướng dẫn kỹ thuật của hệ đang thi công. Không nên coi phụ kiện nối là giải pháp thay thế tùy ý cho một ống liền hoặc cho các cùm liên kết ngang, chéo.

Phụ kiện nối thường được hỏi cùng ống tuýp BS1139, cùm tĩnh và cùm xoay. Mỗi chi tiết đảm nhiệm một dạng liên kết khác nhau; tên sản phẩm cần được ghi rõ trong danh sách vật tư để tránh giao nhầm.

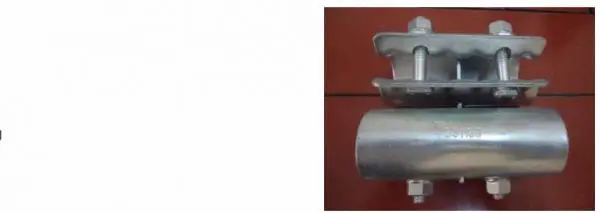

Phân biệt nối ống ngoài và nối ống trong

Chọn loại nào? Với ống nối BS1139, hãy dựa vào bản vẽ giàn giáo, yêu cầu của người phụ trách kỹ thuật và thông số của đúng sản phẩm được cung cấp. Nếu đang có phụ kiện cũ, gửi ảnh rõ mặt trước, mặt sau và vị trí dự kiến lắp để Thiên Lộc đối chiếu mẫu trước khi báo giá.

Muốn tìm hiểu phạm vi kiểm tra của từng nhóm phụ kiện, có thể tham khảo tài liệu của Viện Tiêu chuẩn Anh: BS EN 74-1 về cùm nối ống, gồm sleeve coupler và BS EN 74-3 về chốt nối trong (spigot pin). Đây là nguồn tham khảo kỹ thuật, không phải chứng nhận cho sản phẩm hoặc lô hàng Thiên Lộc đang bán.

Thông tin cần xác nhận trước khi mua hoặc thuê

Ống nối BS1139 được hỏi mua dưới nhiều tên gọi gần nhau. Một yêu cầu báo giá đầy đủ nên ghi:

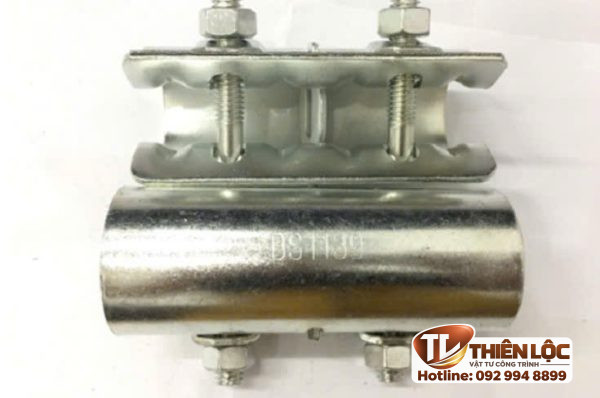

• Loại nối: nối ngoài hay nối trong; nếu có ảnh mẫu hoặc mã nhà sản xuất, gửi kèm.
• Ống đang dùng: đường kính ngoài, chiều dày thành ống, vật liệu và tình trạng đầu ống. Không chọn theo tên “BS1139” nếu chưa kiểm tra độ tương thích thực tế.
• Vị trí trong hệ: thanh dọc, thanh ngang, cột đứng hoặc chi tiết khác theo bản vẽ; cho biết liên kết có yêu cầu chịu lực cụ thể hay không.
• Số lượng và tiến độ: số mối nối, số lượng dự phòng theo kế hoạch thi công, nơi giao và ngày cần hàng.
• Hồ sơ cần bàn giao: thông số, hướng dẫn lắp đặt, tài liệu thử nghiệm hoặc chứng từ của đúng lô hàng nếu dự án yêu cầu.

Chúng tôi chỉ xác nhận kích thước, vật liệu, lớp phủ và hồ sơ đạt yêu cầu sau khi đối chiếu sản phẩm thực tế. Không có một thông số chung áp dụng cho mọi loại nối ống bán trên thị trường.

Cách kiểm tra ống nối BS1139 trước khi đưa vào công trình

Người phụ trách vật tư và lắp dựng nên kiểm tra bằng mắt toàn bộ lô: phụ kiện có đúng mẫu đặt mua; thân nối không nứt, biến dạng hoặc ăn mòn nghiêm trọng; bu lông, đai ốc, chốt và bộ phận khóa có đủ, vận hành được; đầu ống không móp và bề mặt tiếp xúc được làm sạch theo hướng dẫn. Loại bỏ hoặc cách ly chi tiết có dấu hiệu hư hỏng để kiểm tra tiếp, thay vì cố siết cho vừa.

Trình tự lắp, vị trí mối nối, lực siết và giới hạn sử dụng phải theo tài liệu của nhà sản xuất cùng phương án giàn giáo đã được người có chuyên môn phê duyệt. Bài viết giới thiệu sản phẩm này không thay thế thiết kế hoặc biện pháp thi công cho một công trình cụ thể.

Trong ảnh công trình dưới đây, hệ ống tuýp được liên kết thành kết cấu phục vụ thi công. Ảnh giúp hình dung bối cảnh sử dụng hệ ống và cùm, không phải ảnh cận cảnh khẳng định vị trí lắp của một mẫu ống nối cụ thể.

Ống nối khác gì cùm tĩnh, cùm xoay và kẹp dầm?

Ống nối xử lý vị trí hai đoạn ống nối tiếp trên cùng phương. Cùm tĩnh BS1139 dùng cho liên kết hai ống theo góc cố định, thường là góc vuông; cùm xoay BS1139 dùng khi cần góc thay đổi theo cấu hình; còn kẹp dầm BS1139 liên kết ống với bộ phận dầm phù hợp. Không nên chọn một trong bốn loại chỉ vì kích thước ống có vẻ tương tự.

Báo giá ống nối BS1139 được tính theo những gì?

Giá bán hoặc phương án thuê phụ thuộc vào kiểu nối, quy cách thực tế, vật liệu/lớp phủ, số lượng, hồ sơ yêu cầu và địa điểm giao nhận. Website chưa niêm yết một mức giá áp dụng cho mọi mẫu và mọi lô. Để báo giá sát nhu cầu, hãy gửi ảnh mẫu hoặc bản vẽ, thông số ống đang dùng, số lượng và địa chỉ công trình. Thiên Lộc sẽ xác nhận khả năng cung cấp và gửi báo giá theo sản phẩm có thể giao.

Khi nhận báo giá ống nối BS1139, hãy yêu cầu ghi rõ tên loại nối, đơn vị tính, số lượng, điều kiện giao hàng và tài liệu kèm theo nếu công trình cần. Những mục này giúp đối chiếu báo giá giữa các lô mà không nhầm nối trong với cùm nối ngoài.

Câu hỏi thường gặp về ống nối BS1139

Ống nối ngoài có giống nối trong không?

Không. Nối ngoài ôm bên ngoài đầu ống, còn nối trong đặt vào lòng ống. Hai kiểu cần kiểm tra điều kiện sử dụng riêng; không tự đổi loại trong bản vẽ.

Chỉ cần nói “ống BS1139” là chọn được phụ kiện nối?

Chưa đủ. Cần xác nhận kích thước ống thực tế, kiểu phụ kiện và hồ sơ của mẫu dự định mua. Cùng một cách gọi trên thị trường có thể đi kèm sản phẩm khác nhau.

Có thể dùng ống nối tại mọi vị trí chịu lực không?

Không nên kết luận chung như vậy. Vị trí và khả năng làm việc của mối nối phải theo thiết kế giàn giáo, hướng dẫn của nhà sản xuất và kiểm tra hiện trường.

Thiên Lộc có báo giá theo số lượng công trình không?

Có thể gửi yêu cầu theo số lượng, địa điểm và tiến độ. Thiên Lộc sẽ kiểm tra loại hàng phù hợp và phản hồi báo giá sau khi đối chiếu quy cách.

Trước khi chốt đơn ống nối BS1139, bạn có thể gửi ảnh phụ kiện hiện dùng và ảnh đầu ống để việc xác nhận mẫu nhanh, rõ ràng hơn.
