Nối ống ngoài BS1139 – Cách chọn cùm nối thẳng và báo giá

Trang này tập trung vào loại nối ngoài. Nếu chưa phân biệt được cùm nối ngoài và chốt nối lắp trong lòng ống, hãy chụp hai mặt phụ kiện. Gửi thêm ảnh đầu ống cho Thiên Lộc để đối chiếu trước khi báo giá.

Nối ống ngoài BS1139 là gì?

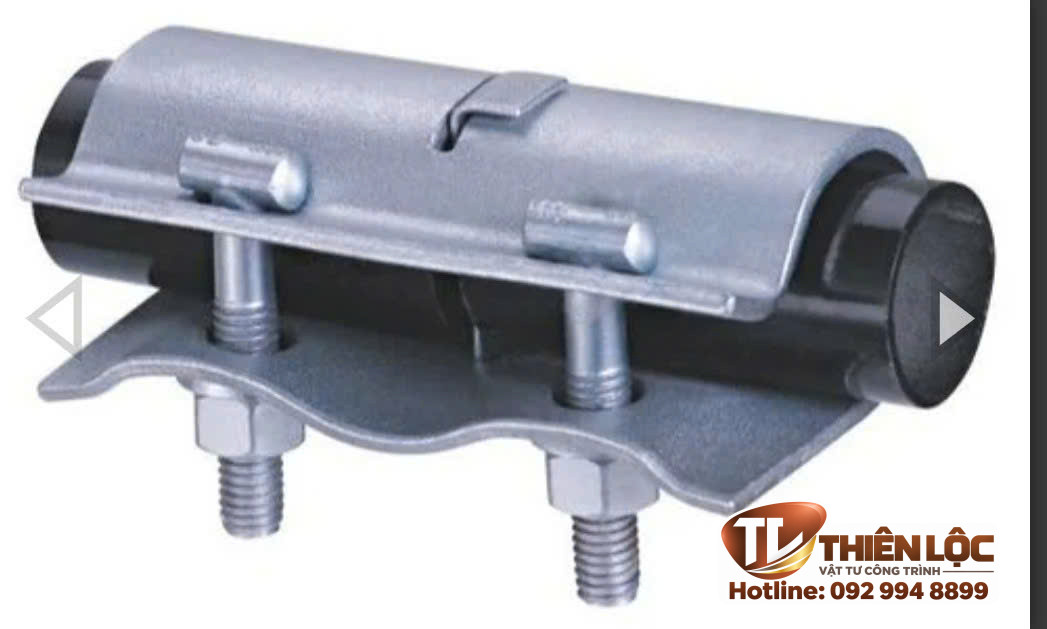

Cùm nối ngoài là bộ phận bao quanh đoạn tiếp giáp của hai ống giàn giáo cùng trục. Tùy thiết kế của mẫu cụ thể, thân nối, bản kẹp và cơ cấu siết giữ hai phía ống. Người mua cũng có thể gặp tên gọi “cùm nối thẳng”, “sleeve coupler” hoặc “khớp nối ống ngoài”. Cấu tạo, kích thước và cách siết cần đối chiếu theo đúng sản phẩm được giao, không suy từ tên gọi chung.

Phụ kiện này khác nối trong (joint pin hoặc spigot), vì nối trong được đưa vào lòng hai đầu ống. Nó cũng khác cùm tĩnh dùng cho hai ống giao nhau ở góc vuông và cùm xoay dùng ở góc thay đổi. Nếu bản vẽ ghi một kiểu nối cụ thể, không tự thay bằng kiểu khác.

Khi nào cần dùng nối ống ngoài BS1139?

Cần nối tiếp hai đoạn ống tuýp BS1139 khi chiều dài ống chưa phù hợp tuyến lắp dựng. Cùm nối ngoài tạo liên kết nối thẳng. Người phụ trách kỹ thuật phải chấp thuận vị trí mối nối và khả năng sử dụng. Không dùng phụ kiện để xử lý tùy ý ống hỏng hoặc ống thiếu chiều dài. Mối nối ở vị trí chịu lực đặc biệt cần được kiểm tra theo phương án thiết kế.

Với nối ống ngoài BS1139, cần xác định ống nào sẽ được nối và vị trí nối. Hồ sơ kỹ thuật nào đang áp dụng cũng cần được làm rõ. Trước khi đặt nhiều, hãy xác nhận mẫu bằng phụ kiện thực tế hoặc ảnh cận cảnh chi tiết siết. Sau đó, đối chiếu tài liệu kỹ thuật của nhà cung cấp.

Cách chọn nối ống ngoài BS1139 phù hợp với ống tuýp

1. Xác nhận đường kính và tình trạng đầu ống

Gửi đường kính ngoài và độ dày thành ống theo hồ sơ. Bổ sung ảnh đầu ống cùng quy cách lô đang sử dụng. Kiểm tra xem đầu ống có bị móp, vênh, rỉ nặng hoặc bám vật liệu làm cản bề mặt kẹp. Không lấy đường kính danh nghĩa của một hệ giàn giáo khác để suy ra rằng cùm sẽ lắp vừa.

2. Đối chiếu cấu tạo cùm nối ống ngoài

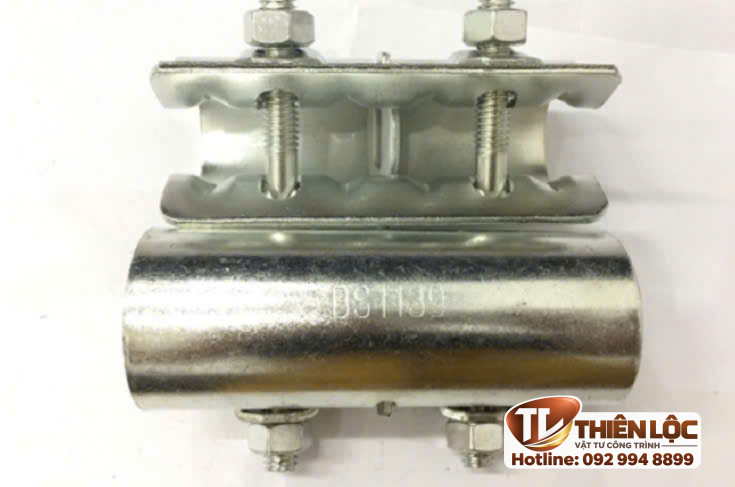

Kiểm tra thân cùm, bản kẹp và bộ phận siết. Quan sát bề mặt hoàn thiện và dấu hiệu nhận dạng nếu có. Cùng tên gọi “nối ống ngoài” có thể tồn tại các thiết kế khác nhau. Chỉ xác nhận vật liệu, kích thước, nguồn gốc hoặc chứng nhận khi có tài liệu của đúng lô giao hàng.

3. Xác định yêu cầu kỹ thuật của công trình

Nêu rõ bộ phận giàn giáo có mối nối và vị trí dự kiến. Gửi kèm hồ sơ thiết kế áp dụng. Nếu bản vẽ yêu cầu cấp chịu lực hoặc phương pháp thử, hãy gửi yêu cầu để kiểm tra. Làm tương tự với chứng chỉ bắt buộc trước khi chốt hàng. Không suy ra tải trọng cho phép chỉ từ tên sản phẩm hoặc hình ảnh trên website.

Nối ống ngoài BS1139 có đồng nghĩa sản phẩm đã được chứng nhận?

Không. Trong giao dịch tại Việt Nam, “BS1139” thường là tên gọi nhóm vật tư giàn giáo ống tuýp. Để đánh giá cùm nối ngoài, hãy kiểm tra tài liệu thử nghiệm và quy cách. Cần đối chiếu cả nguồn gốc của lô hàng thực tế. BSI liệt kê sleeve coupler trong phạm vi BS EN 74-1:2022+A1:2025. Tiêu chuẩn này nêu yêu cầu và phương pháp thử cho một số loại cùm ống. Việc viện dẫn tiêu chuẩn không có nghĩa sản phẩm đang bán đã được BSI chứng nhận.

Nếu hồ sơ dự án ghi BS 1139, EN 74-1 hoặc tiêu chuẩn khác, hãy xác định phần áp dụng và phiên bản. Sau đó, đối chiếu mẫu sản phẩm với chứng từ của lô hàng. Người phụ trách kỹ thuật công trình xác nhận phương án liên kết và vị trí lắp dựng.

Kiểm tra nối ống ngoài BS1139 trước khi lắp dựng

1. Nhận hàng: đối chiếu mẫu, số lượng, bề mặt, tem và chứng từ với báo giá, phiếu giao hàng.
2. Quan sát: loại riêng phụ kiện có thân nứt, biến dạng, bề mặt kẹp hư hại hoặc cơ cấu siết thiếu chi tiết.
3. Thử tương thích: dùng mẫu ống đúng lô để kiểm tra độ ôm, khả năng lắp và thao tác siết theo hướng dẫn của nhà cung cấp.
4. Lắp đặt: xác định vị trí mối nối theo bản vẽ và quy trình thi công; không tự ý đổi mẫu hoặc dùng phụ kiện chưa kiểm tra.
5. Nghiệm thu: ghi nhận vị trí mối nối, tình trạng phụ kiện và các hồ sơ mà công trình yêu cầu.

Báo giá nối ống ngoài BS1139 cần những thông tin gì?

Để báo giá đúng mẫu, hãy gửi ảnh phụ kiện cần mua và quy cách ống. Nêu đường kính ngoài, số lượng, địa điểm giao và thời gian cần hàng. Gửi thêm danh mục hồ sơ kỹ thuật phải cung cấp. Nếu muốn mua hoặc thuê, hãy nói rõ hình thức giao dịch. Giá thay đổi theo mẫu, quy cách, số lượng và thời điểm. Bài viết không đăng mức giá chưa được xác nhận.

Báo giá nên ghi tên phụ kiện là cùm nối ngoài cùng hình hoặc mã mẫu. Cần có đơn vị tính, số lượng, đơn giá, thuế và vận chuyển. Thời hạn hiệu lực cùng hồ sơ kèm theo cũng cần thể hiện rõ. Với công trình kiểm soát vật tư, hãy xin ảnh hai mặt và cơ cấu siết của đúng mẫu trước khi chốt đơn.

Câu hỏi thường gặp

Nối ống ngoài và nối ống trong có dùng thay nhau được không?

Không mặc nhiên. Hai loại khác cấu tạo và điều kiện áp dụng. Hãy kiểm tra bản vẽ, ống đang sử dụng và chỉ dẫn của kỹ thuật phụ trách.

Mọi cùm ghi BS1139 đều lắp vừa mọi ống tuýp?

Không. Cần đối chiếu kích thước thực tế, dung sai, tình trạng đầu ống và thiết kế của đúng mẫu cùm.

Website có ảnh nhiều góc của nối ống ngoài không?

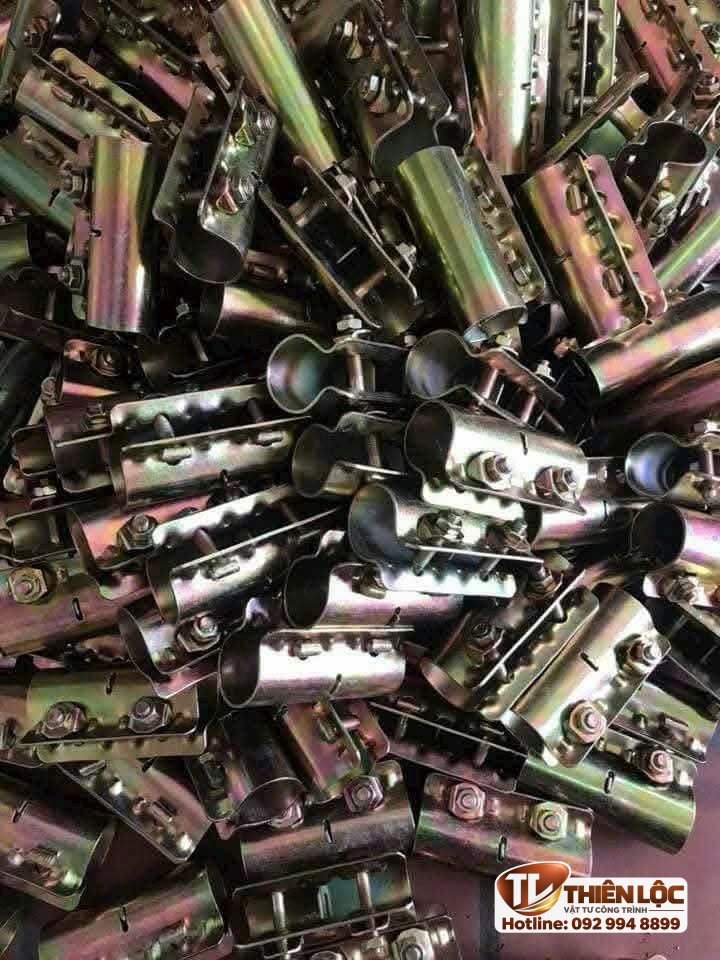

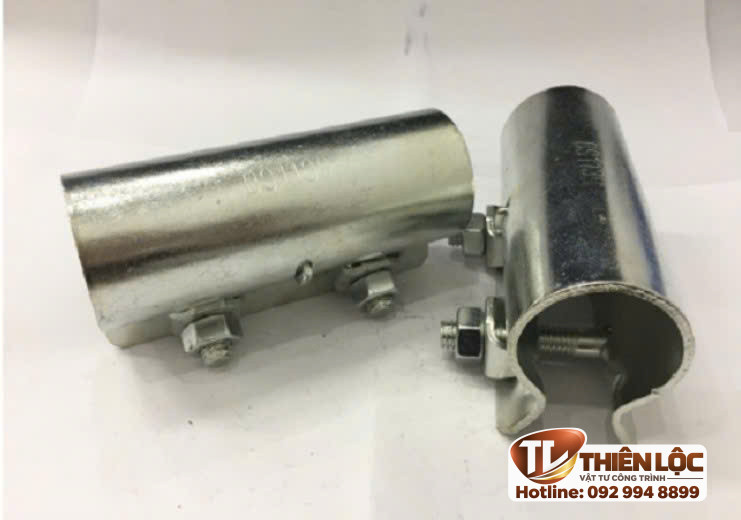

Bài viết đã bổ sung ảnh mẫu từ nhiều góc. Bạn có thể xem miệng cùm, bản kẹp và bu lông trong ảnh. Ảnh không xác nhận chất lượng của lô hàng sẽ giao. Khi yêu cầu báo giá, hãy xin ảnh và thông số đúng lô dự kiến.

Báo giá nối ống ngoài BS1139 cần gửi gì?

Gửi ảnh mẫu hoặc bản vẽ, quy cách ống, số lượng, nơi giao và yêu cầu chứng từ. Nếu chưa phân biệt được nối trong và nối ngoài, ảnh hai mặt phụ kiện giúp tránh đặt nhầm.
