Uy tín - Chất lượng - Nhanh chóng - An toànCùm tĩnh BS1139 là phụ kiện liên kết hai ống giàn giáo tại điểm giao nhau vuông góc. Nhìn qua, nhiều mẫu cùm có hình dáng tương tự nhau; khi đưa vào công trình, sự phù hợp của đường kính ống, tình trạng bộ siết và hồ sơ kỹ thuật mới là những điều cần kiểm tra. Bài viết này đi từ cách nhận diện, chọn mua đến kiểm tra tại hiện trường, để bạn trao đổi rõ yêu cầu với đơn vị cung cấp.
Cùm tĩnh BS1139 là gì và dùng ở đâu?
Cùm tĩnh, còn gọi là cùm cố định hoặc cùm góc vuông, gồm hai phần ôm ống bố trí cố định với nhau. Khi lắp đúng và siết theo hướng dẫn của nhà sản xuất, cùm giữ hai ống ở góc 90°. Trong giàn giáo ống tuýp, đây là dạng liên kết thường gặp giữa ống đứng và ống ngang, tại các vị trí mà phương án lắp dựng yêu cầu góc vuông.
Một hệ giàn giáo còn có ống, giằng, neo, chân đế, sàn thao tác và các chi tiết khác. Vì vậy, không thể nhìn riêng chiếc cùm để kết luận sức chịu tải của cả hệ. Vị trí, số lượng và cách bố trí cùm phải theo bản vẽ hoặc phương án do người có chuyên môn lập và kiểm tra.
Cấu tạo cùm tĩnh BS1139: những bộ phận cần kiểm tra
Quan sát mẫu cùm tĩnh BS1139 thực tế, bạn sẽ thấy hai cụm ôm ống, phần thân nối giữ góc vuông, bản lề hoặc chốt, cùng bulông và đai ốc để siết. Bề mặt tiếp xúc với ống cần đều, không bị biến dạng làm giảm khả năng ôm; ren và bộ phận siết cần hoạt động trơn tru. Tùy nhà sản xuất, vật liệu, lớp phủ và kích thước chi tiết có thể khác nhau.
Không nên suy đoán rằng mọi cùm mang tên BS1139 đều có cùng khối lượng, loại bulông hay lớp mạ. Nếu dự án yêu cầu thông số cụ thể, hãy đề nghị đơn vị bán gửi bản thông số và ảnh mẫu tương ứng với lô định giao, rồi đối chiếu trước khi chốt đơn.

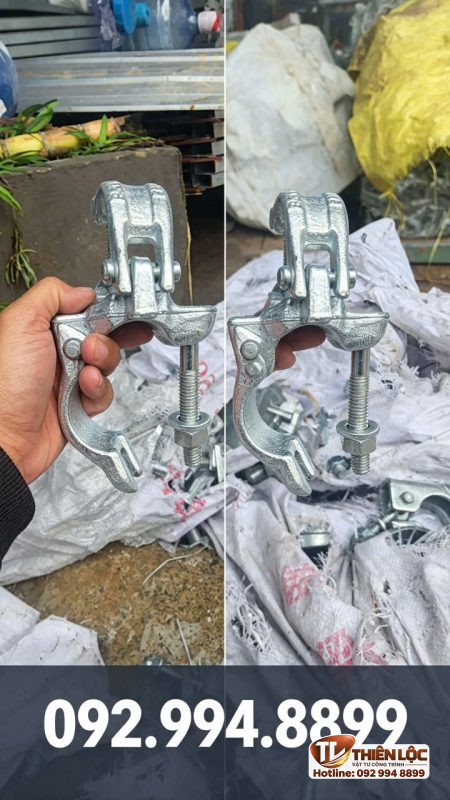

Hai góc nhìn bên dưới được phóng từ cùng một ảnh mẫu trong thư viện Thiên Lộc. Đây là ảnh để nhận diện hình dạng, không phải hai lô hàng khác nhau.
Cùm tĩnh BS1139 và cùm xoay: chọn đúng theo vị trí
Điểm khác biệt giữa hai loại cùm nằm ở góc liên kết. Cùm tĩnh giữ vị trí vuông góc; cùm xoay cho phép hai phần ôm ống thay đổi góc tương đối trước khi siết. Vì thế, tại thanh giằng chéo hoặc điểm nối có góc khác 90°, phương án lắp dựng thường chỉ định loại cùm phù hợp riêng.
| Tiêu chí | Cùm tĩnh | Cùm xoay |
|---|---|---|
| Góc giữa hai ống | Cố định ở 90° | Có thể điều chỉnh trước khi siết |
| Vị trí điển hình | Giao điểm ống đứng và ống ngang theo thiết kế | Giằng chéo hoặc liên kết cần góc linh hoạt |
| Khi đặt hàng | Đối chiếu số điểm nối vuông góc | Đối chiếu số vị trí chéo theo bản vẽ |
Đừng thay cùm xoay bằng cùm tĩnh, hoặc ngược lại, chỉ vì thiếu hàng tại công trường. Nếu cần xem loại còn lại, tham khảo sản phẩm cùm xoay BS1139 của Thiên Lộc và đối chiếu với bản vẽ.
Năm điều cần xác nhận trước khi đặt mua
1. Cùm có khớp với ống đang sử dụng?
Trước khi mua cùm tĩnh BS1139, hãy đối chiếu ống đang sử dụng. Ống giàn giáo BS1139 thường được nhắc tới với đường kính ngoài danh nghĩa 48,3 mm, nhưng tên gọi trên báo giá không thay thế phép đối chiếu thực tế. Hãy cung cấp đường kính ngoài, tình trạng ống và mẫu đang dùng. Nếu có sự khác biệt về quy cách hoặc dung sai, cần thử lắp mẫu trước khi mua số lượng lớn.
2. Thân cùm và lớp hoàn thiện như thế nào?
Kiểm tra phần thân, mép ôm ống, bản lề và bề mặt. Cùm có vết nứt, biến dạng, mòn nhiều hoặc hư hại ở vùng tiếp xúc nên được tách ra để đánh giá, không đưa vào dùng theo thói quen. Nếu làm việc ở môi trường ẩm hoặc có yêu cầu chống ăn mòn, ghi rõ lớp hoàn thiện cần có trong yêu cầu báo giá.
3. Bộ siết có đủ và hoạt động tốt?
Bulông, đai ốc, vòng đệm và ren phải đúng cấu hình của mẫu cung cấp. Vặn thử để phát hiện ren tuôn, kẹt hoặc chi tiết thiếu. Mô men siết là thông số cần lấy từ nhà sản xuất của đúng loại cùm; không áp một con số truyền miệng cho mọi mẫu.
4. Hồ sơ lô hàng có đáp ứng dự án?
Nếu hợp đồng yêu cầu xuất xứ, chứng chỉ, báo cáo thử nghiệm hoặc tiêu chuẩn cụ thể, hãy thông báo trước khi đặt hàng. Yêu cầu nhà cung cấp xác nhận hồ sơ nào đi kèm đúng lô được giao. Cách ghi “BS1139” trong tên thương mại không tự chứng minh một chiếc cùm đã được chứng nhận.
5. Số lượng và tiến độ giao có phù hợp?
Số cùm được bóc tách từ vị trí liên kết trên phương án lắp dựng, kèm lượng dự phòng hợp lý cho hàng không đạt kiểm tra và thay thế trong thi công. Khi hỏi giá, ghi rõ số lượng, địa điểm nhận, thời gian cần hàng và có cần giao nhiều đợt hay không.
“BS1139” có nghĩa là sản phẩm đã đạt chứng nhận?
Không nên hiểu như vậy. Cùm tĩnh BS1139 là cách gọi phổ biến trong ngành giàn giáo ống tuýp; tiêu chuẩn áp dụng cho một loại cùm cụ thể phải được xác định qua tài liệu và hồ sơ của sản phẩm. Theo phạm vi công bố của BSI, BS EN 74-1:2022+A1:2025 đề cập yêu cầu và phương pháp thử cho các loại cùm ống, trong đó có cùm góc vuông.
Với công trình cần nghiệm thu theo một tiêu chuẩn được chỉ định, hãy đối chiếu tên tiêu chuẩn, phiên bản áp dụng, chủng loại cùm và hồ sơ thử nghiệm của lô thực tế. Thiên Lộc cần xác nhận khả năng cung cấp hồ sơ ấy theo từng đơn hàng; bài viết này không thay cho chứng nhận của sản phẩm.
Cách kiểm tra cùm tĩnh BS1139 trước, trong và sau khi lắp
- Trước khi lắp: phân loại đúng cùm tĩnh, kiểm tra ngoại quan và bộ siết, đối chiếu đường kính ống. Tách riêng chi tiết nứt, biến dạng hoặc hỏng ren.
- Khi lắp: bố trí tại vị trí ghi trên phương án, đặt cùm ôm đúng ống và siết theo hướng dẫn của nhà sản xuất bằng dụng cụ phù hợp.
- Trước khi sử dụng: kiểm tra liên kết cùng toàn bộ hệ ống, giằng, neo, nền và sàn thao tác bởi người có chuyên môn phù hợp.
- Khi công trình thay đổi: kiểm tra lại sau điều chỉnh, va chạm, thời tiết hoặc các điều kiện có thể ảnh hưởng độ ổn định của hệ.
Việc kiểm tra phụ kiện cần đi cùng đánh giá cả hệ giàn giáo, không chỉ một chi tiết riêng lẻ. Hướng dẫn của HSE về giàn giáo cũng nhấn mạnh thiết kế, lắp dựng và kiểm tra bởi người có năng lực phù hợp với độ phức tạp công việc.
Báo giá cùm tĩnh BS1139 tại Thiên Lộc
Giá cùm phụ thuộc mẫu, quy cách, vật liệu và lớp hoàn thiện, số lượng, hồ sơ đi kèm và tiến độ giao. Dưới đây là bảng tiếp nhận báo giá bán để khách dễ gửi yêu cầu. Trang sản phẩm Thiên Lộc hiện chưa niêm yết đơn giá, vì vậy cột giá được xác nhận theo đơn hàng thay vì ghi một mức chưa được kiểm chứng.
| Hạng mục | Đơn vị | Quy cách / số lượng cần xác nhận | Đơn giá |
|---|---|---|---|
| Cùm tĩnh BS1139 | Cái | Đường kính ống, mẫu cùm, lớp hoàn thiện; số lượng theo đơn | Liên hệ báo giá |
| Hồ sơ kỹ thuật theo dự án (nếu cần) | Bộ hồ sơ | Tiêu chuẩn, loại chứng từ và lô hàng | Xác nhận khả năng cung cấp |
| Giao hàng | Chuyến | Địa điểm, thời gian, số lần giao | Tính theo địa điểm |
Cách nhận báo giá đầy đủ: gửi số lượng × quy cách cùm, yêu cầu hồ sơ và địa chỉ giao. Báo giá chính thức cần thể hiện đơn giá/cái, thành tiền, thuế VAT (nếu áp dụng), phí vận chuyển, thời gian giao và thời hạn hiệu lực. Chỉ xác nhận đặt hàng sau khi các mục ấy đã rõ ràng.
Cần chọn đúng cùm và nhận báo giá?
Gửi số lượng, đường kính ống, ảnh mẫu hoặc bản vẽ, địa điểm giao và thời gian cần hàng cho CTY TNHH Vật Tư Thiết Bị Xây Dựng Thiên Lộc.
Xem thêm trang sản phẩm cùm tĩnh giàn giáo BS1139.
Câu hỏi thường gặp
Cùm tĩnh BS1139 dùng được cho mọi loại ống giàn giáo không?
Không. Cần đối chiếu đường kính ngoài, dung sai và quy cách của ống với mẫu cùm. Nếu chưa rõ, gửi ảnh và kích thước hoặc thử lắp mẫu.
Cùm tĩnh có thay cùm xoay ở thanh giằng chéo được không?
Không nên thay tùy tiện. Hai loại tạo góc liên kết khác nhau; lựa chọn cuối cùng theo bản vẽ và người phụ trách kỹ thuật.
Có thể tái sử dụng cùm đã qua công trình không?
Chỉ sau khi kiểm tra tình trạng thân, vùng ôm ống và bộ siết theo yêu cầu công việc. Chi tiết nứt, biến dạng hoặc hỏng ren không nên đưa vào sử dụng.
Cần cung cấp gì để nhận báo giá nhanh?
Gửi số lượng, đường kính ống, yêu cầu bề mặt và hồ sơ, địa điểm giao, thời gian cần hàng. Ảnh mẫu hoặc bản vẽ sẽ giúp đối chiếu chính xác hơn.
Ảnh trong bài là ảnh tham khảo từ thư viện Thiên Lộc. Để đối chiếu hàng đang giao, hãy yêu cầu hình ảnh mẫu thực tế và hồ sơ của đúng lô hàng.
